金属增材制造有独特的要求，不同于塑料和其他材料的3D打印。这就是为什么需要专门针对金属打印需求的软件。3DXpert™针对金属3D打印的特殊需求打造，可以帮助用户轻松准备和优化金属打印零件，快速打印出高品质零件。
1. 3DXpert是一个单一集成解决方案，涵盖整个金属增材制造流程。不再需要几种不同的解决方案来完成工作。3DXpert提供用户所需的一切——导入零件数据、优化几何形状和晶格创建、计算扫描路径、排列构建平台、将其发送到打印机，甚至减材加工成品。3DXpert为3D打印开创了零件准备的新纪元，允许用户同时无缝使用B-rep（边界表示法，针对实体或曲面）和三角面片格式（如STL）。3DXpert省去了转换实体或曲面数据到网格面，提高数据质量和完整性。用户可以在任何格式下操作，节省大量宝贵时间，并具有更大的灵活性，可以在过程的任何阶段使用基于历史的参数化CAD工具对模型进行更改。

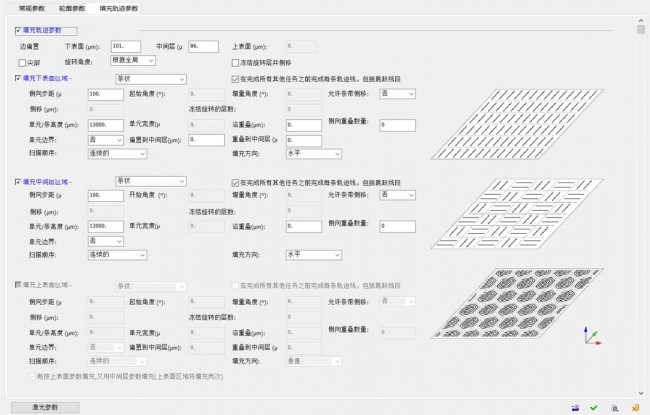

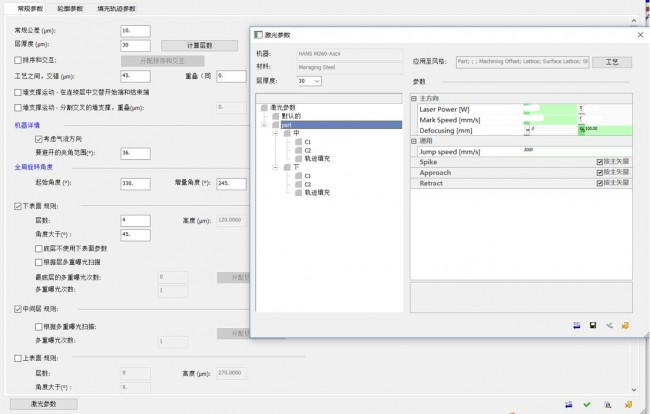

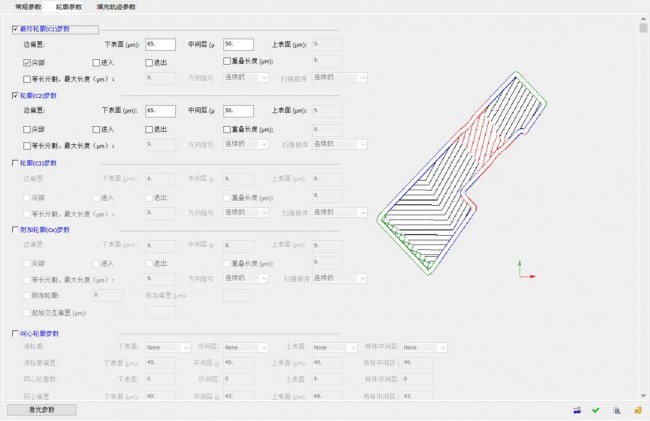

2. 3DXpert提供了理想工具组合，允许用户控制整个设计和制造流程的各个参数和方面，同时自动执行重复任务。通过利用预定义的每个打印机、材料和打印策略的最佳执行参数来发挥打印机的最大功效，或者使用全新的扫描路径计算方法和参数，开发用户自己的打印策略。3DXpert可为不同区域分配最佳打印策略， 并自动将其融合到一个扫描路径中，在保持零件完整性的同时最小化打印时间。 独特且多样化的打印策略考虑了设计意图和零件几何形状，从而创建一个能应对3D金属打印挑战的有效扫描路径。

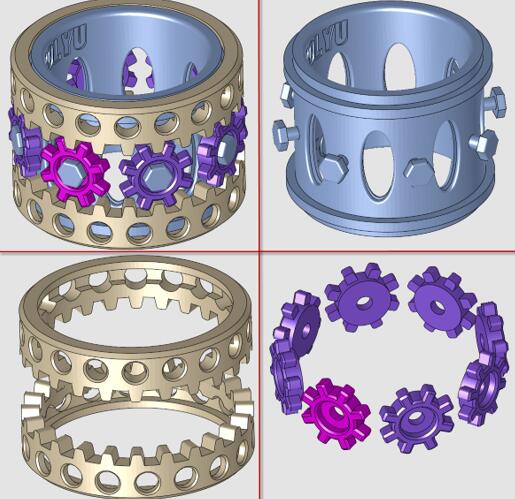

以下是一个工艺装配件，它有一个好听的名字，叫“工程师之戒”，整个戒指由11个单体零件组成，由戒指主体（内衬套）、上沿、下沿、8个齿轮共同组成。
零件尺寸为D52*36（放大版），以316L（不锈钢）计算，重约172克（实心，无镂空）。
这个零件在传统的加工制造过程中，必须以榫卯结构或螺丝来固定，各个组件必须单独加工，然后再进行装配，加工时间长而且成本非常高。
使用3DXpert进行3D金属打印，此零件可以在15~20小时内打印完成（依打印材料、打印速度不同而有所浮动），成本可控制在千元以内（以316L为例）。
此组件的11个零件均有间隙，从0.1~0.25不等，按现在的摆放位置，几乎无一例外全是悬空（不悬空就没法转动了），并且是完全0度的悬空，所以在零件与零件之间必须做支撑结构，在保证烧结时拉住零件不翘曲、不变型的同时，需要兼顾易去除的特性。否则后续拆除支撑将会是个很头疼的问题。

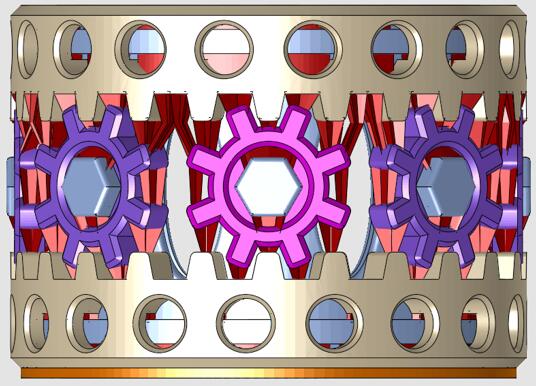

3DXpert软件独有的薄片墙支撑，多样化的形状以及可自定义倾斜、比例缩放的特性，在此零件的支撑设计中起到了决定性的作用。

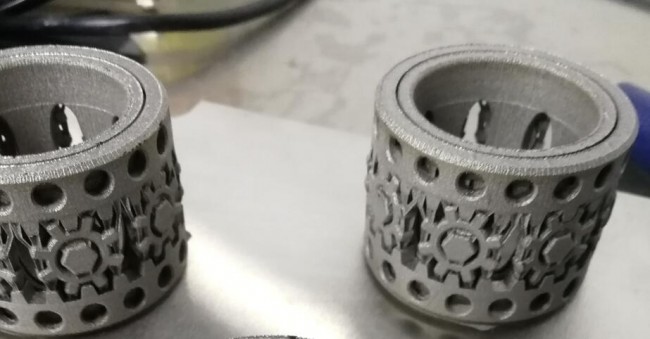

打印完成未拆除支撑的状态：

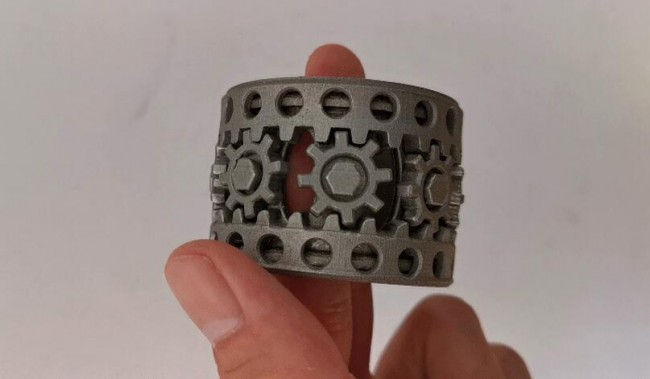

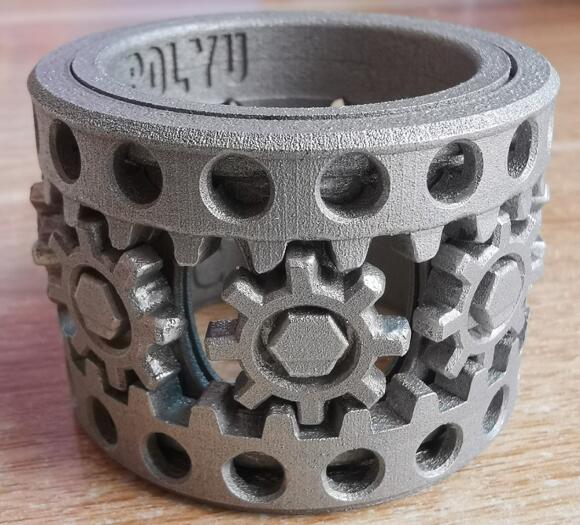

从基板上移除，然后拆除支撑之后的状态，未经打磨未作任何表面处理：

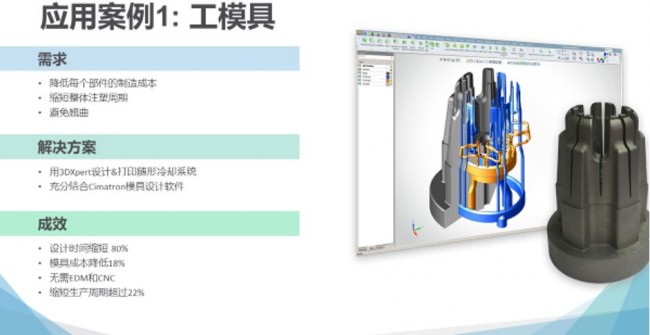

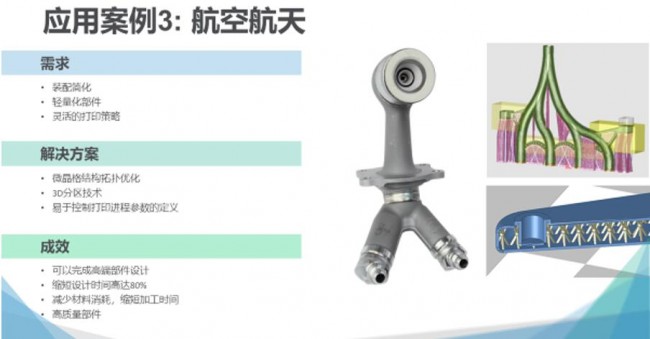

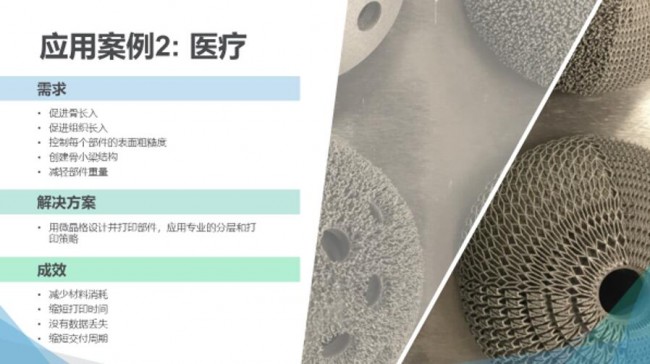

3DXpert软件在3D金属打印的应用范围主要有以下几个：
从2016年至今，软件从推出市场到广泛应用于各大领域，得到了各大企业和用户的一致好评。
作为直接金属3D打印机厂商以及专业的制造业软件商，3D Systems提供可以满足专业用户需求的一套完整解决方案，无论用户使用什么样的打印机。它简化了用户的工作流，不再需要使用多个系统。3Dxpert的一大优点是具有CAD参数化接口，能够直接在CAD上操作。用户现在无需转换STL格式就可以处理数模并享有快速设计支撑的自由、满足增材制造的特定要求。此外，用户可以完全掌控打印参数，开发自己的打印策略，将促使生产力提高到一个新的水平。
文章来源：3D Systems
