目前常用车型的轮毂多为铝合金材质，铝合金轮毂从生产工艺上大致可分为铸造和锻造两种。铸造工艺技术相对简单，成本比较低廉，造型相对常规，是量产轮毂的首选生产工艺。而锻造轮毂，耐疲劳性、拉伸强度、重量等性能指标好于铸造轮毂，其制造工艺是通过锻造完成基础胚体生产再进行机加工、切削等后续处理完成成品。
除了常规轮毂产品之外，国内一些大型轮毂生产企业也接受锻造轮毂的个性化定制服务。同时，3D打印个性化汽车轮毂也是目前汽车领域中一项颇为引人注目的应用。
本期的谷.专栏文章，将通过安世亚太的汽车轮毂创成式设计案例，来解析创成式设计怎样实现个性化轮毂的设计，以及创成式设计怎样与锻造、铸造、增材制造-3D打印技术相结合，完成个性化轮毂的落地生产。
常规轮毂的设计
首先，从常规轿车铝合金轮毂入手。常规轮毂一般分为轮辋、轮辐和与车轴链接安装盘三个主要部分。

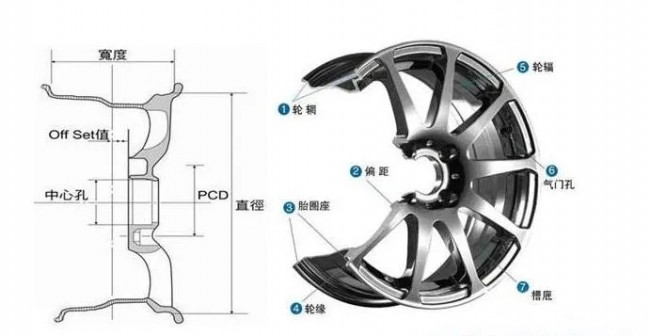

轮毂各部分构成

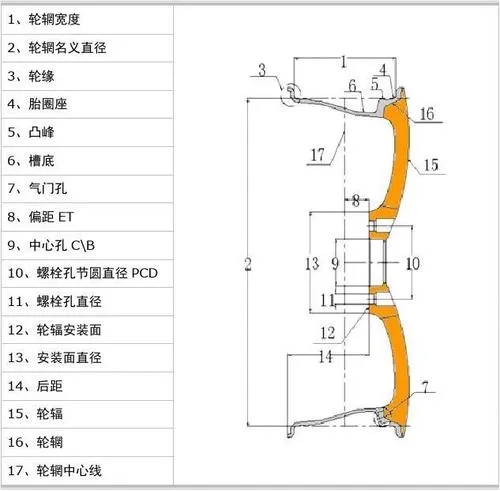

轮毂的主要参数
其中轮辋部分主要与轮胎固定，规格参数与轮胎紧密对应。在该案例中，设计师将轮胎尺寸，轮缘宽度代号等基本信息作为参数输入，构建参数化轮辋模型即可得到相应轮辋选型数据模型随时调用。

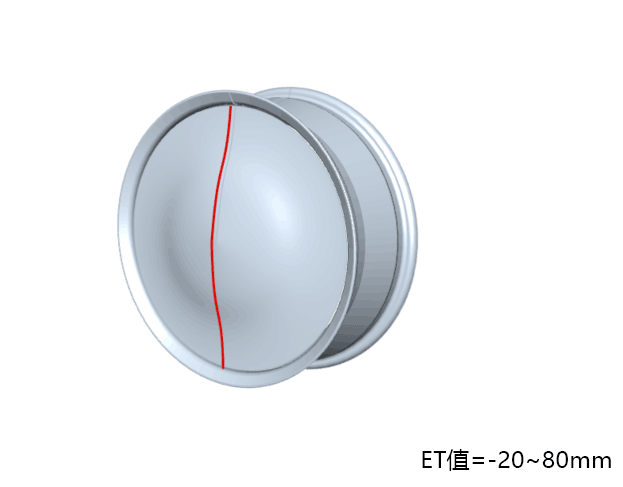

后续将轮毂安装的偏距ET值作为参数输入建立轮辐面。用户可以根据自身车型实际偏距选择适合轮毂胚体。
基础轮辐面构建
此步骤创成式设计轮辋+轮幅面轮毂胚体模型，就可以作为锻造生产轮毂胚体数据，用户输入相应规格，生成厂家锻造生产所需胚体模型，简化锻造定制设计难度和用户定制技术门槛。
锻造轮毂胚体

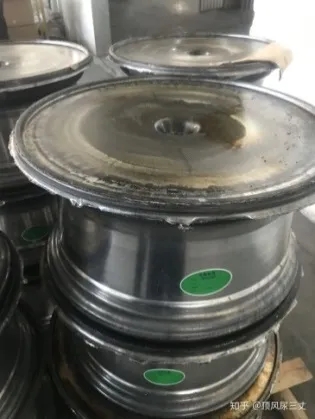

胚体锻造过程

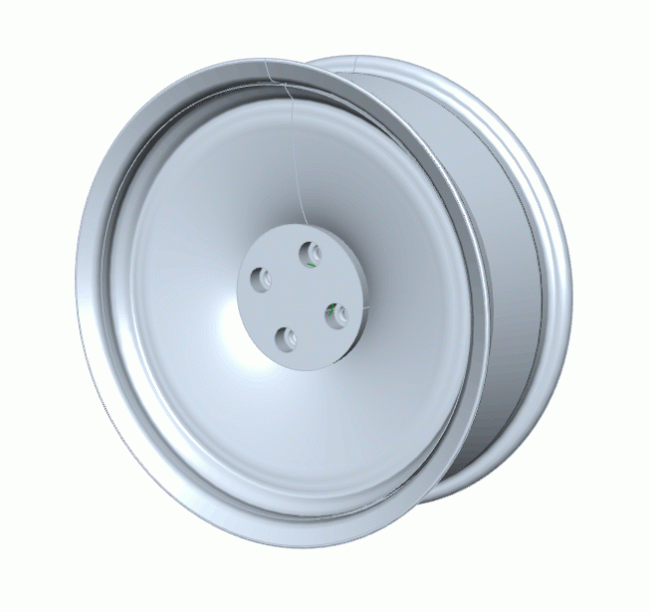

下一步就可以在安装面增加螺栓孔节圆直径PCD、安装盘直径，中心孔直径、螺栓规格等选项完善安装盘选型部分创成式程序设计。
安装规格信息输入
接下来就是轮辐部分设计，围绕轮辐辐条大小、形状、个数加入控制元素可以更改基本辐条造型，添加单支辐条不同特征就能得到一些相对常规轮辐样式。
轮辐辐条的变化

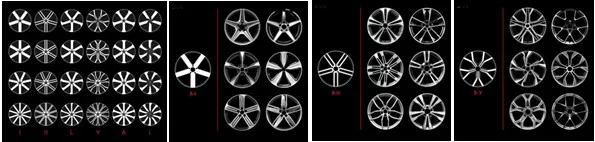

轮辐添加变化元素衍生出的可加工样式
通过创成式设计生成的常规辐条样式轮毂模型，可以运用铸造、锻造的形式完成定制轮毂的落地生产。通过创成式设计方法归纳轮毂基本特征数据，生成形态样式数字模型可以涵盖常见规格，能够简化量产轮毂设计过程，为后续生产提供便利。
个性化轮毂创成式设计及落地生产方式
在实际产品化的常规轮毂设计中是有固定数据包约束，包含工艺要求，倒角、间隙、厚度、强度、法规等诸多限制条件来保证轮毂产品安全可靠性能，加上常规生产工艺限制。其实普通定制轮毂能够落地的样式并不多。
通过创成式设计更改参数得到的轮辐造型相对千变万化，想要完成一款独一无二定制轮毂产品落地，就需要进行更多的尝试。
创成式设计产生不同轮辐样式的整体轮毂造型
在创成式设计产生的万千变化中，可以挑选适合造型完善模型。用仿真验证，模拟实际使用中不同工况进行仿真验证。

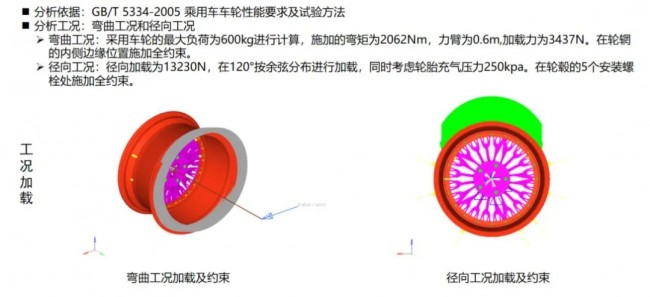

部分工况条件设置

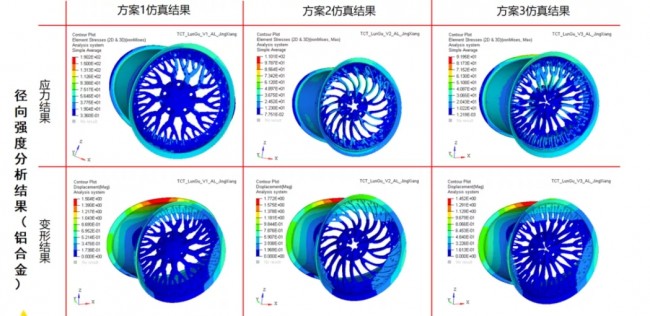

部分仿真验证结果展示
通过不同工况下仿真验证的结果，对创成式设计产出的不同造型方案进行筛选。
在保证不同工况条件下，强度满足要求的前提下，进一步对创成式生成轮毂造型进行拓扑优化，进行零件减重，减少用料，降低生产成本，提高轮毂相关性能，得到完整轮毂设计方案。
拓扑优化后定制轮毂方案
通过创成式设计、仿真验证筛选、拓扑优化的定制化轮毂方案保证了外观的多样新颖，满足不同工况下性能要求，还具备比常规方案更为轻量化优点。
但是这类设计无论通过铸造亦或是锻造工艺就很难实现生产了。如果希望充分利用以上先进设方式在产品设计优化上的潜能，将设计结果落地成为实际产品，从而满足最终用户更为丰富的定制化需求，那么可以考虑借助增材制造技术，完成定制化轮毂的生产步骤。

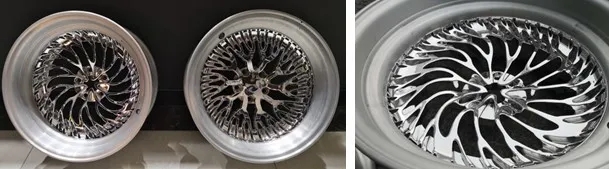

通过3d金属打印完成定制定制轮毂实物

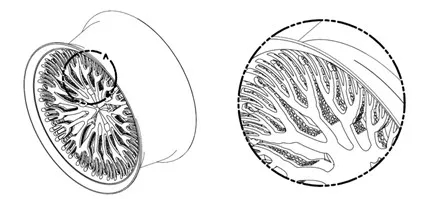

实用新型专利号：ZL202920214026.4

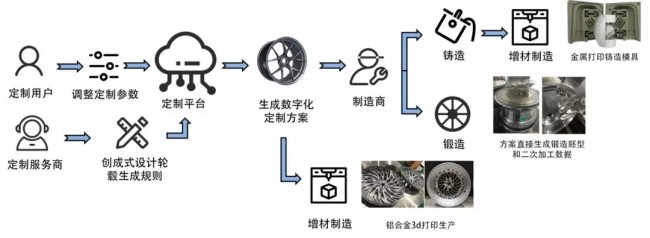

定制轮毂平台服务流程与制作环节图片
如果设计方案具备铸造量产的潜力，则可以通过选定参数生成数据模型，完成量产轮毂设计方案快速3D打印铸造模具生产试模工作，缩短产品设计开发周期。
锻造定制轮毂用户可以借助这套规则选定型号生成锻造胚体，添加辐条样式，快速完成个人定制方案，简化定制流程。与此同时还能有效降低用户与定制服务企业过程中沟通门槛，提高效率，减少定制服务企业所需人力。
