牙釉质是一种高度钙化的硬组织，具有紧密有序的羟基磷灰石（HAp）纳米晶体排列结构，以满足其所需的力学强度和韧性等性能。目前可通过生物矿化、无机模板合成等方法仿生天然牙釉质的独特结构。然而，上述方法只能在纳米尺度、微米尺度或以粗糙的宏观形状实现单个水平面HAp的有序排列。且天然牙釉质不仅有平行排列的外层结构，还有一定偏转角度的内层结构。更重要的是，其清晰的宏观结构（厚度大于1 cm，尺寸大于1 cm）也进一步增加了制备仿生牙釉质的难度。目前3D打印牙齿从最初的简单材料打印牙齿模型的阶段，到性能优化打印阶段，到进一步混合活性细胞、抗菌材料、生长因子等功能打印阶段，其打印精度和效果在不断地提高，但也并未复刻天然牙齿的各项性能，离临床应用还有较远的距离。

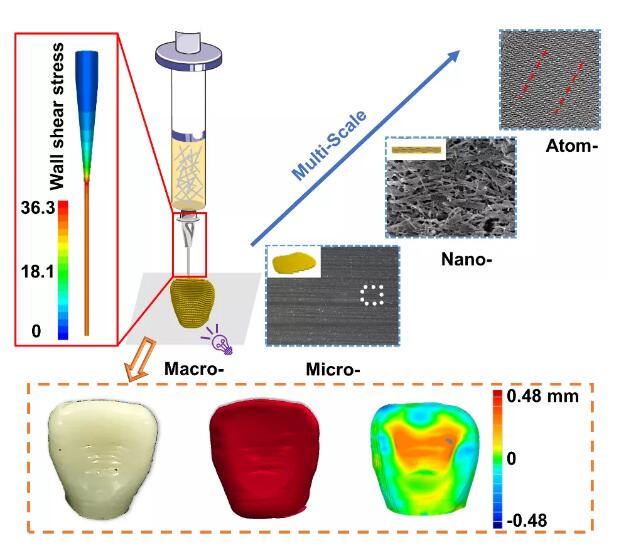

图1. 多尺度、高精度牙冠的3D打印
东华大学纤维材料改性国家重点实验室朱美芳院士、张耀鹏教授受到天然牙齿中牙釉质多阶段生长的启发，基于单分散的“超重力+”HAp基齿科修复树脂材料，采用挤出成型3D打印技术，开发了一种自下而上的逐步组装策略，利用剪切诱导构建了多尺度高度有序HAp结构的高精度仿生牙冠（图1），实现了天然牙的成分（HAp）、结构（紧密有序）以及性能（力学及再矿化）仿生。相关成果以题为3D Printed Strong Dental Crown with Multi-Scale Ordered Architecture, High-Precision, and Bioactivity发表在Advanced Science上，博士生赵梦露为第一作者，北京化工大学博士生杨丹蕾、范苏娜博士、姚响副教授和北京化工大学王洁欣教授为共同作者，张耀鹏教授和朱美芳院士为共同通讯作者。部分实验完成于上海光源BL19U2线站，北京化工大学合作制备“超重力+”羟基磷灰石。

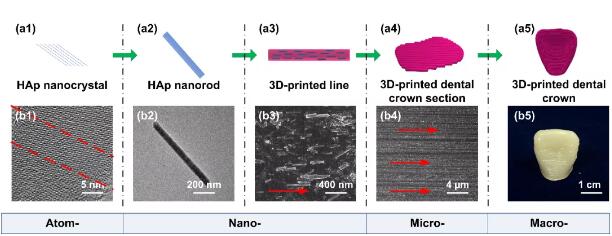

图2. 基于高度有序HAp基复合树脂牙冠的3D打印流程示意图

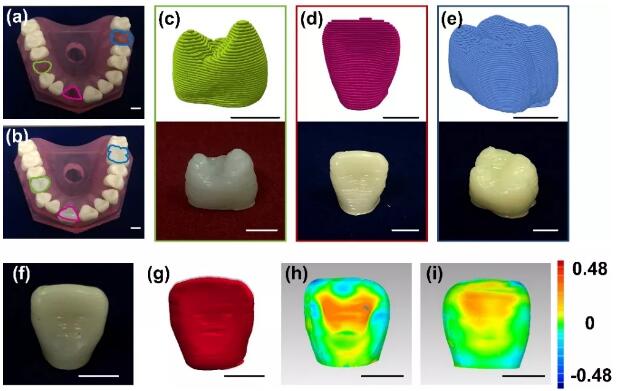

图3. 3D打印牙冠的个性化修复
本工作制备了单分散的“超重力+”HAp基齿科修复树脂材料，使HAp纳米棒均匀且稳定地分散在树脂基体中。根据不同配方浆料的流变学行为，通过理论计算选择了最适合剪切诱导有序的打印墨水配方。并基于此浆料的流变特性，通过计算流体力学设计了具有逐渐收缩通道的定制喷嘴，从而有利于浆料顺利的挤出和稳定的剪切（图1）。以HAp的纳米晶体结构作为基础（原子尺度），到单分散的纳米棒在打印过程中受到剪切诱导而沿着打印方向进行有序的排列（纳米尺度），进一步控制打印路径使其平行排列（微米尺度），在宏观上制备三维高度有序的树脂样品，最后根据牙冠的三维模型，打印出个性化修复的牙冠（图2）。其打印精度可达95%（图3）。由于中断了裂纹扩展，当使用最小直径260 µm的喷嘴进行打印时，取向程度最高，其弯曲强度最高可达138 MPa，压缩强度可达370 MPa，优于传统模具法制备的样品（图4）。其优异的再矿化活性减少了细菌聚集和继发龋齿的机会（图5）。此工作为制备具有独特结构和功能的仿生材料提供了新的思路。

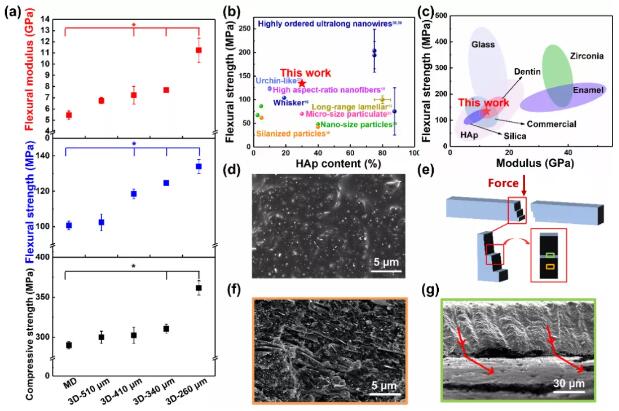

图4. HAp基复合树脂的力学性能及断面形貌图

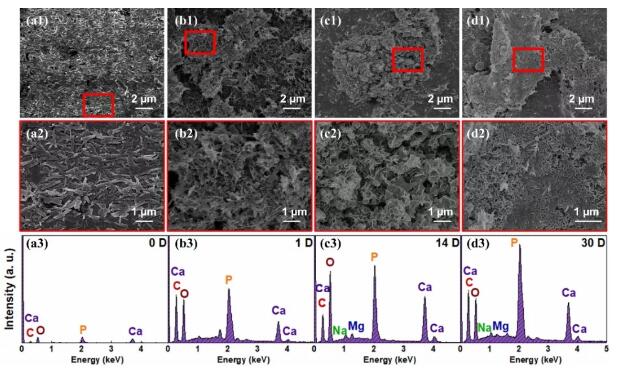

图5. HAp基复合树脂的体外生物活性
此工作得到了国家重点研发计划（2016YFA0201702）及上海市优秀学术带头人项目（20XD1400100）等项目的资助。特别感谢岛津公司宁棉波工程师在Micro-CT测试中提供的帮助。
近年来，张耀鹏教授团队在3D打印仿生生物材料研究方向取得了一系列研究成果（Compos. Sci. Technol., 2021, 213, 108902; Cellulose, 2021, 28, 241-257; Carbohyd. Polym., 2019, 221, 146）。
原文链接：
http://doi.org/10.1002/advs.202104001
