以下文章来源于铂力特
由来自清华大学摩擦学国家重点实验室、清华大学机械工程系、北京大学生物材料系、北京大学第三医院骨外科的研究员组成的课题组使用BLT-S210成功打印出镁合金材料实验结构，考察了其成形特性，并在Materials Letters上发表论文Hot cracking in ZK60 magnesium alloy produced by laser powder bed fusion process。
镁合金是一种很有应用前景的轻质结构材料和生物可降解植入材料。与一般的镁合金相比，ZK60合金(Mg-5.6 zn -0.5 zr, wt%)具有较高的强度、高的耐应力腐蚀性能和良好的生物相容。而ZK60合金在焊接过程中极易产生热裂。随着锌含量的增加，ZK60比ZK21和ZK40更容易发生凝固开裂。该篇论文展示了课题组使用BLT-S210，在不同激光功率、扫描速度、扫描策略及层厚等的实验环境下，ZK60合金的成形质量。
考虑到镁合金的高反应性和高汽化倾向，研究组为了控制气氛保护，将设备氧含量调低至80ppm以下。实验条件的实现，得益于BLT-S210“为科研实验而生”的设备配置和技术参数。

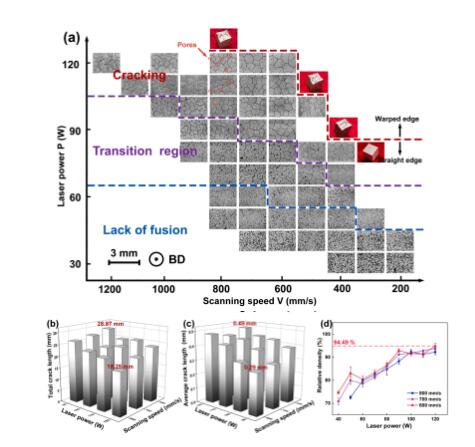

实验成果表明，ZK60合金在激光粉末床融合过程中出现了热裂纹，这是由于较宽的凝固温度范围、较低的共晶温度以及较高的热应力造成的。在现有条件下，仅通过调节激光能量输入难以抑制裂纹的产生，同时也难以避免未熔合、气孔和严重变形的发生。试样尺寸、预热和扫描策略对裂纹敏感性的影响有待进一步研究。
据悉，早在2020年清华大学材料成形制造研究所课题组便借助BLT-S210进行镁合金材料的研究。在2020年北京疫情爆发时，设备的安装与调试等都面临巨大挑战。铂力特与课题组积极沟通，选择先在铂力特现场打印、课题组派专人驻场的方式，满足阶段性生产要求，最终成功打印出应用在医疗领域的镁合金样件，保证项目进度。
多年来，几十家高校、科研院所使用BLT-S210等型号设备进行实验研究，开展金属3D打印技术前沿研究，铂力特技术和设备久经科研应用的考验。2021年5月，铂力特又整合多年科研经验，研判用户需求，推出了适配更多研究场景、更安全的BLT-S210升级版方案，为科研用户提供更全面更贴心的设备为中心的解决方案。
未来，铂力特将持续与高校用户精诚合作，支持高校用户在金属增材制造领域不断探索，不断取得辉煌成就。
文章来源：铂力特
白皮书下载 l 加入3D科学谷QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源3D科学谷 l 链接到3D科学谷网站原文。
