2022年北京冬残奥会于3月13日顺利闭幕。铂力特曾协助中国航天科工集团三院三十一所，承担了水下传递火炬的研发和制作，为冬奥火炬燃烧系统的完美呈现贡献了一份力量。
异形薄壁复杂结构快速制造
铂力特在保证火炬外形的基础上为整套水下火炬主体打印了两种构型，构型1的火炬为水陆两栖机器人使用的两栖火炬，构型2的火炬为水下变结构机器人使用的变结构火炬。
水下火炬主体结构由内飘带、外飘带等5种分体构件组成，两种构型的火炬除外飘带结构不同外，其余结构均相同。

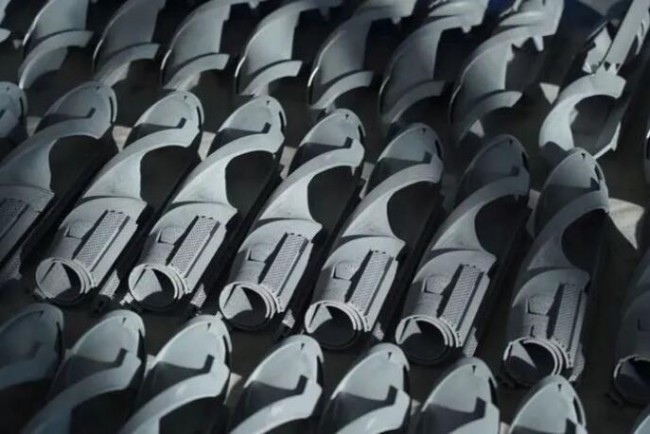

火炬外飘带零件高度807mm，为异形曲面薄壁结构，内部存在随形的减重空腔，空腔壁厚仅0.95mm，单件理论重量440g，使用比强度较高的AlSi10Mg材料，采用3D打印技术一体成形。
铂力特在外飘带成形时采用高效成形方案，使用铂力特 BLT-S515四激光3D打印设备，充分利用设备光路和打印幅面，仅用四天便将10套外飘带打印完成。

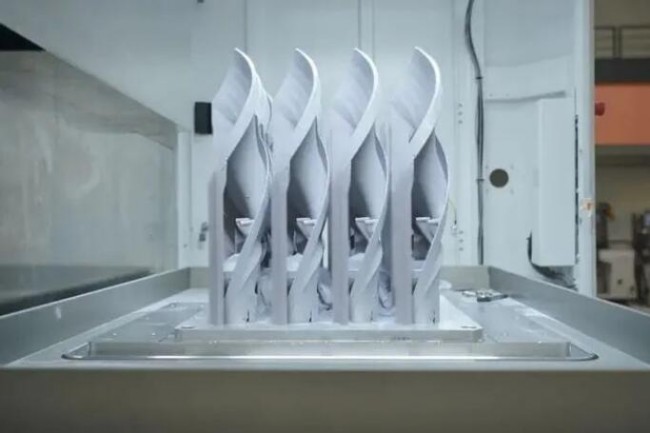

火炬内飘带零件高度414mm，为异形曲面薄壁结构，状如火焰。单件内飘带理论重量246g，最薄壁厚仅0.85mm，材料亦为比强度较高的AlSi10Mg。内飘带外侧带有火炬变曲面结构纹路，内侧存在连接结构，需与火焰燃烧装置连接。所有内飘带由铂力特BLT-S500四激光3D打印设备一体打印成形，耗时50个小时完成。
打印完成的内飘带成品内部及表面致密无缺陷，棱线完整，均匀一致无肉眼可见缺陷。产品外观螺旋棱线要求均匀一致无断层等错位情况。
在后处理阶段，铂力特多部门、工序协同作业，通过科学的生产管理系统确保流转处理流畅。3D打印完成的火炬零件经过捞件、清粉、线切割等工序后送至物流部门发货。火炬零件流转至下一个地方完成最后的包装工序，最终用于冬奥会水下火炬传递。
