以下文章来源于EngineeringForLife ，作者EFL
在伤口缺损修复的漫长过程中，伤口周围的生物电刺激逐渐减弱，导致伤口愈合级联反应逐渐下调，胶原纤维沉积紊乱，细胞外基质（ECM）异常重塑，从而会致使伤口愈合延迟和疤痕组织形成。
为了解决这一问题，来自兰州大学口腔医学院的刘斌/范增杰团队采用3D打印技术制备了一种新型氧化锌（ZnO）纳米粒子改性聚偏氟乙烯（PVDF）/海藻酸钠（SA）压电水凝胶支架（ZPFSA）。相关论文“3D Printed Piezoelectric Wound Dressing with Dual Piezoelectric Response Models for Scar-Prevention Wound Healing”发表于杂志ACS Applied Materials & Interfaces上。
本期谷.专栏将分这一论文中报道的要点。
在皮肤创面修复领域具应用前景
基于已有的研究报道，研究者认为3D打印制备PVDF压电水凝胶既能为伤口愈合提供理想的湿润环境，又能有效减少粘连造成的继发性撕裂伤。另外水凝胶吸收伤口渗出液时垂直方向上体积变大，运动过程中伤口敷料与皮肤之间水平方向产生摩擦，通过垂直和水平压电响应产生稳定的电流，作为外源性电刺激促进伤口愈合。
为了满足上述要求，研究者使用亲水性ZnO纳米粒子改善PVDF的亲水性和极化程度，采用SA提高PVDF的3D打印成型能力，制备了压电水凝胶支架（ZPFSA）。

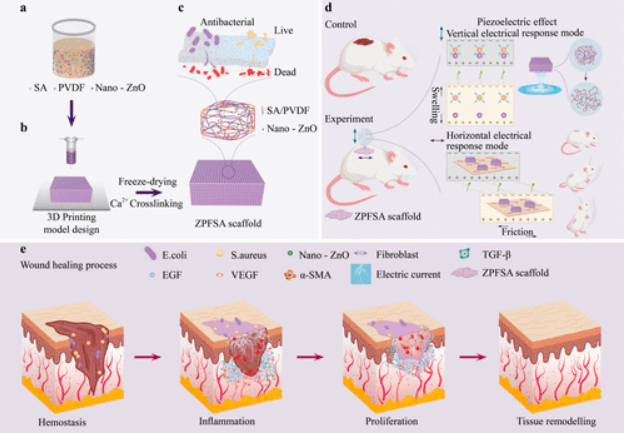

图1 ZPFSA压电支架的制备和应用示意图
首先，为了探索了生物墨水的可打印性，研究者对SA、PVDF和ZnO纳米粒子的浓度进行调控，并对不同支架的理化特性进行研究。测试结果表明，SA浓度为6%、PVDF浓度为8%、ZnO纳米粒子的浓度为0.5%时的生物墨水呈现出更好的打印效果。

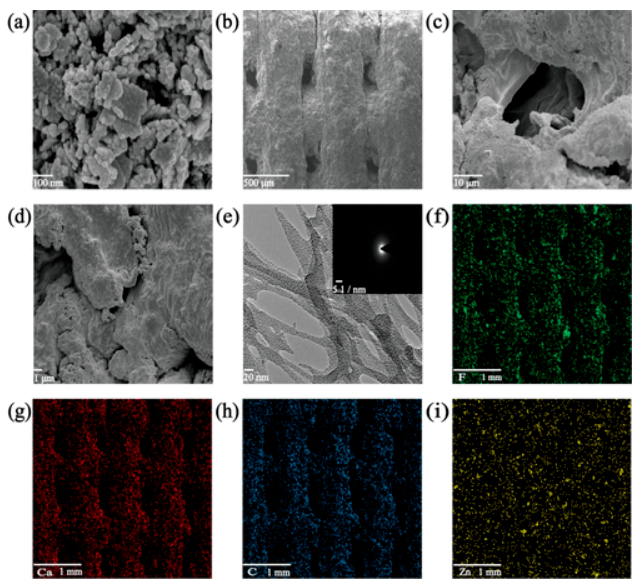

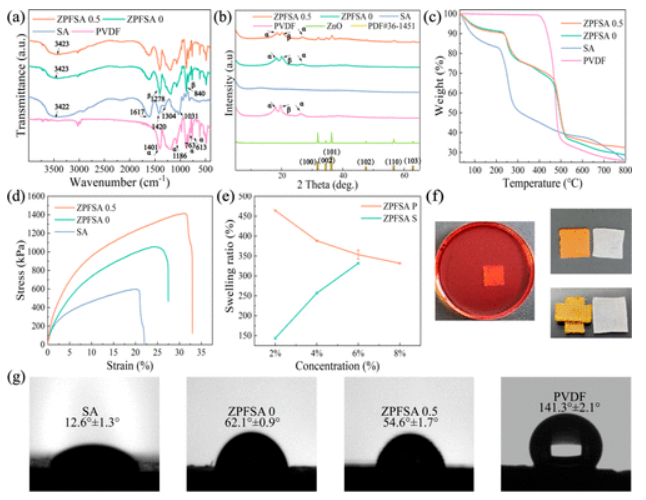

图2 ZPFSA压电支架的物理化学特性
随后，研究者通过调整ZnO纳米粒子的浓度改善压电支架的抗菌性能。结果表明，在压电支架中添加ZnO纳米颗粒显着提高了其对大肠杆菌、金黄色葡萄球菌和耐甲氧西林金黄色葡萄球菌的抗菌能力，与ZnO纳米粒子的浓度呈正相关。结合支架的抗菌性能和打印结果，选择ZPFSA 0.5压电支架进行以下实验。

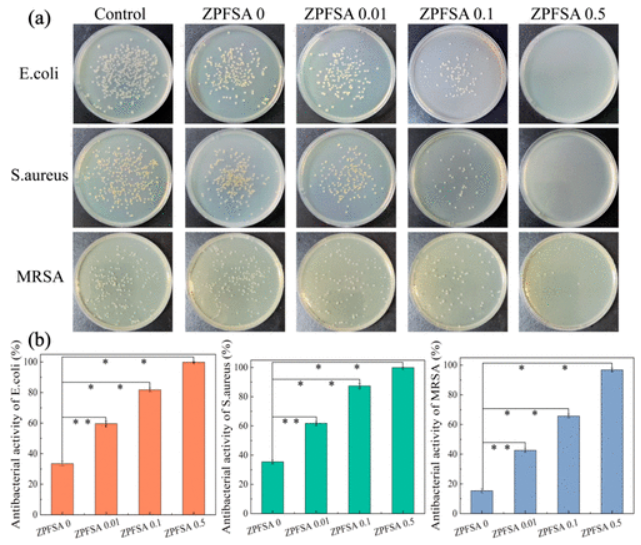

图3 ZPFSA压电支架的抗菌测试
接着，研究者评估了ZPFSA支架的压电输出情况。结果表明，ZPFSA 0.5支架的输出电压高于ZPFSA 0和SA，表明ZPFSA 0.5支架具有优异的压电性能，进一步证实了ZnO纳米粒子对PVDF的极化效应。

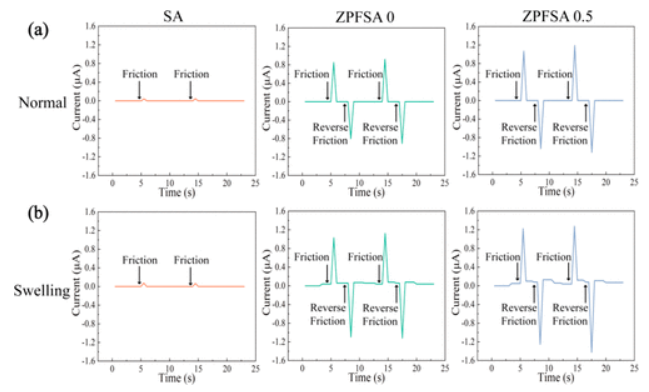

图4 不同ZPFSA压电支架的压电测试
为了保证合成材料在人体中安全使用，研究者通过细胞活力和细胞粘附来量化。结果表明，ZPFSA压电支架可以通过电刺激促进成纤维细胞的粘附和生长。并调节它们的形态。MTT结果中，ZPFSA 0和ZPFSA 0.5组的细胞活力超过90%，表明该压电支架具有良好的生物相容性。

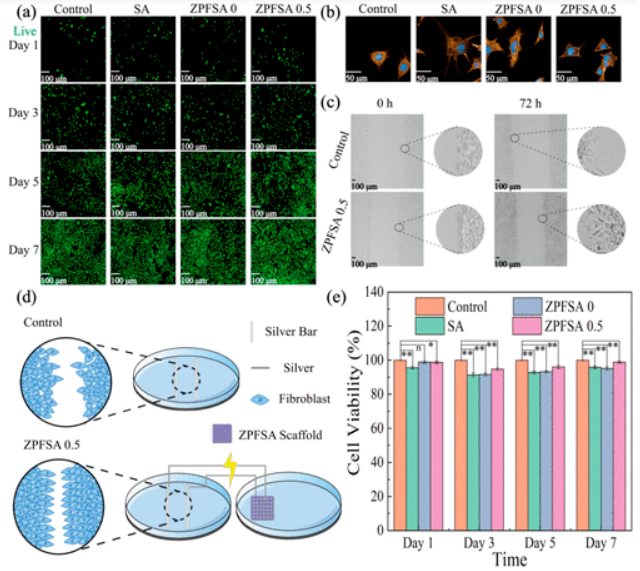

图5 细胞粘附、迁移、增殖活性和生物相容性测试
为了模拟生物电对伤口愈合的作用，研究者使用ZPFSA压电支架产生的微电流促进SD大鼠伤口缺损模型的伤口愈合。结果表明，ZPFSA 0.5组第14天的创面愈合率可达98.74±0.87%，远高于其余各组，证明了ZPFSA压电支架具有出色的伤口愈合功效。

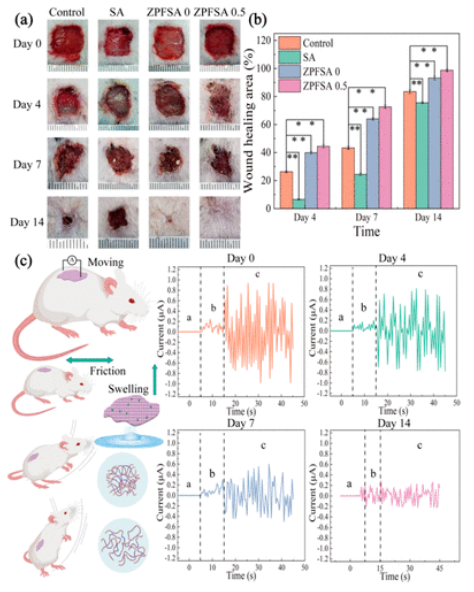

图6 ZPFSA压电支架的伤口愈合和体表电
图7 伤口组织的HE和Masson染色
总而言之，本文采用3D打印技术制备的新型ZPFSA压电支架，创造性地设计和构建了垂直膨胀和水平摩擦双压电释放模型。PVDF作为功能主体，不断地感受到压力，释放出电刺激。SA作为支架网络的支撑体，在吸收伤口渗出液时驱动PVDF结构基团膨胀和伸展。ZnO纳米颗粒均匀分布在支架网络中，以稳定的亲水极化改性PVDF并表现出良好的抗菌性能。
值得注意的是，ZPFSA 0.5表现出良好的生物相容性、抗菌性和压电愈合特性，显著加快了大鼠创面模型的愈合速度，有效防止了瘢痕组织的形成，在皮肤创面修复领域具有广阔的应用前景。
l 谷专栏 l
欢迎高校及科研机构、企业科学家加入谷专栏，与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果，欢迎扫描下方图片二维码提交您的信息。
白皮书下载 l 加入3D科学谷QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源3D科学谷 l 链接到3D科学谷网站原文。
