粉末床熔融增材制造 (PBFAM) 是金属3D打印技术的一个子类别，正在迅速成为航空航天、医疗和国防应用的重要工业制造技术。该工艺依赖于厚度约为数十微米的粉末层的连续熔化，可用于生产复杂的、以前无法制造的几何形状。但是，在理解复杂的材料传递和热传递机制方面仍然存在重大挑战，这些机制在加工过程中的许多熔化和再熔化循环中发挥作用。特别是，在加工过程中通常观察到的导致形成喷射物（例如飞溅物）的机制及其对构建质量的影响仍存在争议。
来自美国宾夕法尼亚大学的研究人员使用了3D Systems ProX-320 PBFAM 3D打印设备作为实验机器，用镍合金625粉末作为原料。通过对粉末床熔融过程进行直接、高速的观察，来分类和阐明形成大喷射物的三种机制。
相关研究以“Formation processes for large ejecta and interactions with melt pool formation in powder bed fusion additive manufacturing”为题发表在《Scientific Reports》。
论文链接：https://doi.org/10.1038/s41598-019-41415-7
研究要点
1、研究人员首先观察了从远处喷射的粒子之间的碰撞，其中直径约 88 μm 的熔融喷射物从激光相互作用区排出，并与先前排出的喷射物发生非弹性碰撞。排出的粒子以 1 m/s 的速度移动，直到与静止的直径约为 100 μm的粒子相撞。最终在距离碰撞位置约 0.5 mm处形成了大团块。

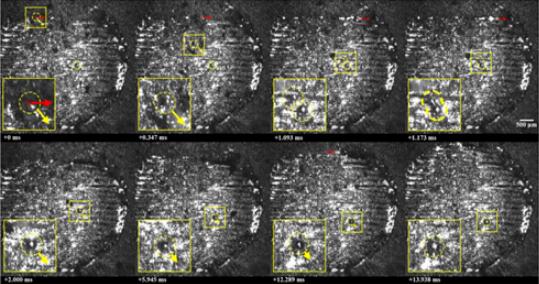

图1 从远处喷出的粒子之间的碰撞。黄色虚线圆圈突出显示喷射物，红色⊕符号突出显示激光束的位置，激光和粒子的运动用箭头表示

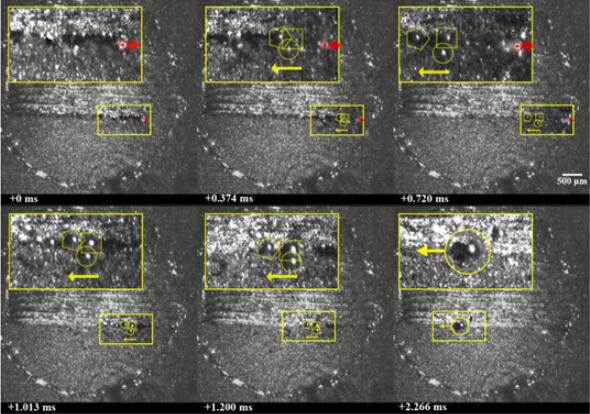

2、研究人员观察了相邻的、同时排出的喷射物之间的碰撞。三个球形喷射物相对于激光扫描的方向被向后排出。在大约 2.27 ms的时间内，三个颗粒（直径为 102 至 143 μm）相互碰撞并聚结，形成一个直径约为 190 μm的球状聚集体。碰撞后，喷射物形成一个单一的球状团块；这表明它们在碰撞之前和碰撞过程中至少部分熔化。
图2 通过熔融喷出物的三体相互作用形成大团聚体。每个熔融喷出物用黄色五边形、正方形和圆形突出显示
3、研究人员认为羽流也有助于部分烧结的团块的加热、运动和聚结，并在激光上釉过程中观察到。

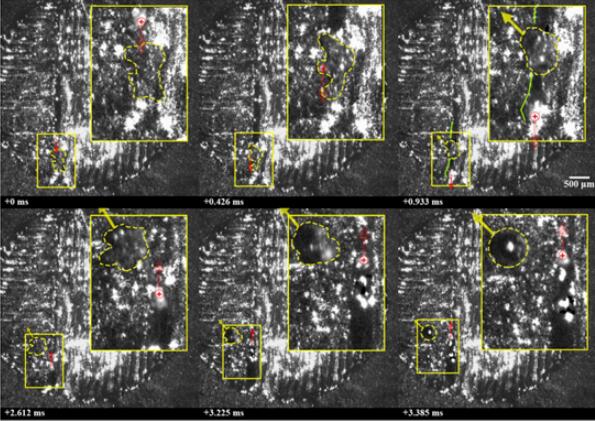

图3 部分烧结团聚体簇与激光束的相互作用，然后从激光相互作用中排出，最后将团簇熔化并聚结为球形粒子
4、虽然大多数飞溅颗粒不影响熔池几何形状。但是在某些情况下，仍会发生对加工激光的直接干扰。

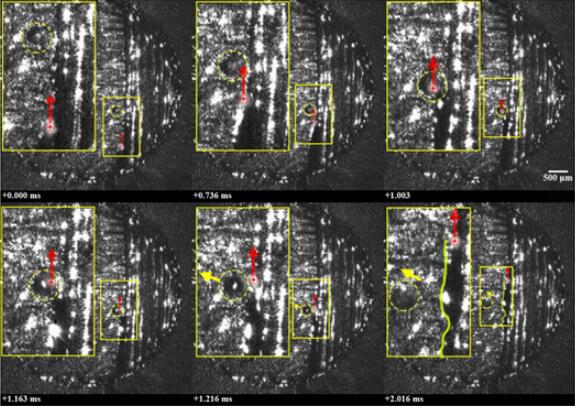

图4 从激光相互作用区排出一个大的喷出物，该喷出物烧结到下层结构，从而影响了加工过程中形成的熔池几何形状

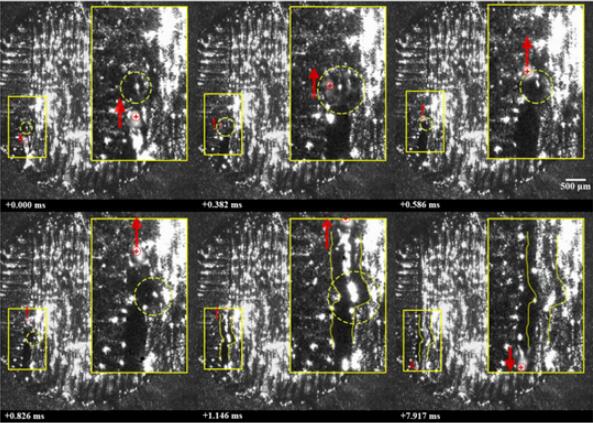

图5 一个大的喷出物，烧结在下面的结构中，被加入熔池并改变其几何形状
总结
研究人员使用对粉末床融合过程的直接、高速观察，最终分类和阐明了形成大（远大于原料粉末的质量中值直径）喷射物的三种机制：来自遥远位置的喷射物的碰撞和合并；相邻的、几乎同时排出的喷射物之间的碰撞和合并；蒸汽羽流使部分烧结的团聚体聚结。
l 谷专栏 l
欢迎高校及科研机构、企业科学家加入谷专栏，与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果，欢迎扫描下方图片二维码提交您的信息。
白皮书下载 l 加入3D科学谷QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源3D科学谷 l 链接到3D科学谷网站原文。
