绿展科技获数千万元A轮融资,突破线宽打开增材制造下游应用

根据36氪,广东绿展科技有限公司(以下简称绿展科技)已于近日完成数千万元A轮融资,本轮融资由国中资本领投,佛山市南海产投、佛山市桂城科技股权、海杨创投之丹阳深海投资基金跟投,募集资金将主要用于扩充产线产能建设和技术研发。

绿展科技是一家集成电路与系统增材制造商。其中,增材指的是在基材上集成电路的一种方式,与之相对应的是减材,后者是电子制造行业更为常见的技术。例如,半导体所用到的微纳加工技术就是减材的一种,优势是线宽小,所以在单位面积下能够集成更多的电路。但其依赖硅晶圆基材、工艺步骤多、大面积制备工艺受限等特点,制约了减材技术在一些场景的应用。

lvzhan1

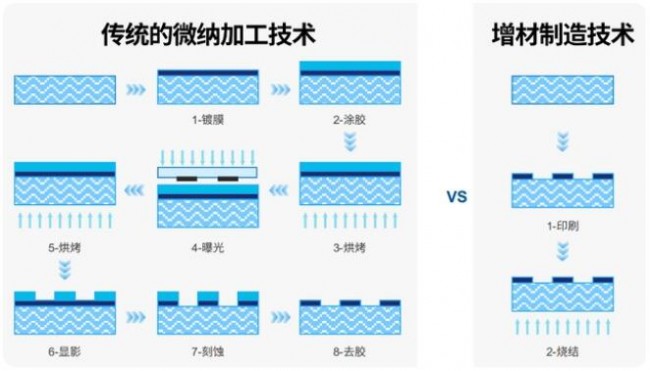

微纳加工技术VS增材制造技术,图源企业

具体来说,相较于减材法,增材法的优势可以体现在以下几个方面:首先,传统的增材法不受基材限制,能够突破硅基的面积限制,也为制备柔性电路创造了有利条件,因此集成微电路可以被印刷在更为复杂的物体表面;其次,增材法工艺流程更短,原则上只需印刷和烧结两个步骤,工艺流程具有更优的环境与经济性能;第三,增材法无需依赖掩模版,适合快速打样和满足下游的个性化定制需求。

基于上述优势,增材制造可以在精密电路、传感、信息显示等多个领域有广泛的应用,对应千亿级的市场空间。但行业普遍只能做到50微米以上的线宽,也就意味着既定面积下的线路更少。而现有的突破50微米以下增材制造也存在的由于图形结构、重复精度、生产效率的不足等问题,目前还少有其中的量产报道。

lvzhan2增材型集成电路的应用,图源企业

绿展科技所采用的增材制造创新工艺在于通过控制印刷所用的液态油墨的自发运动,解决了对控制线宽制造了难题。针对这个难题,绿展科技采用亲疏水图形引导油墨自发运动,突破了50微米线宽,最低可以做到1微米。这也打开了增材法在一些领域的应用空间,符合终端应用对微型、环保和降本方面的趋势。

从产品的角度来看,绿展科技有三大战略产品,分别为玻璃基指纹传感器、增材型柔性传感器(压力、温度)和IPDS 天线。举例来说,有了增材法的加成,天线可以存在几乎任何一个物件之上,赋能物联化、智能化。

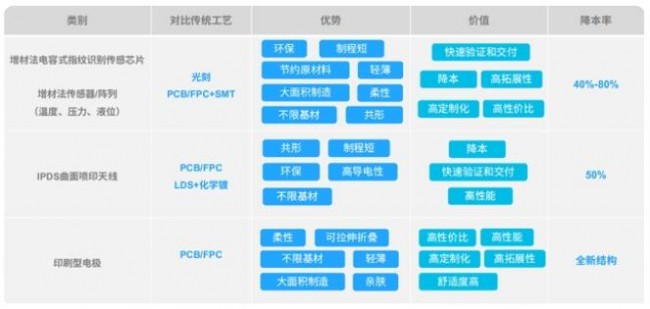

lvzhan3「绿展科技」战略产品及其优势,图源企业

2021年底,绿展科技已与中科院苏州纳米所、广东微纳制造研究院联合成立了“纳展微电子精密印刷制造联合实验室”。目前已经建立了和头部汽车座椅供应商重庆安道拓及头部家电品牌美的的战略合作。未来绿展科技还将打通技术平台,为客户提供更加标准化的产品。同时向更加精密、适用更多基材、成本更低、可靠性更高的方向进行技术迭代和升级。

团队方面,创始人及CEO蓝梓淇毕业于加拿大UBC工程物理专业、会计学专业;首席科学家马昌期任中科院苏州纳米所印刷中心及创新实验室研究员;CTO林剑为中科院印刷电子中心副研究员。
