超材料是一种工程材料，具有独特的属性和先进的功能，这是其微结构组成带来的直接结果。虽然最初的特性和功能仅限于光学与电磁学，但在过去十年中出现了许多新型超材料，它们在许多不同的研究和实践领域都有应用，包括声学、力学、生物材料和热工等。
过去十年，旨在设计、模拟、制造和表征不同类型的超材料的研究在广度和深度上都出现了爆炸性增长。这种前所未有的增长主要发生在三大发展的交汇处，这些发展相互加强，并促进了超材料的研究。增材制造-3D打印技术在超材料设计开发与制造中发挥了重要作用，特别是，可以在不同的长度尺度上制造功能材料和结构，不同材料在一个单一结构中具有任意复杂的多相分布，具有截然不同的机械和物理特性。
3D科学谷
高比能量吸收（SEA）的轻质、高强度超材料在航空航天和汽车领域具有重要应用前景。受柚子皮保护果肉的抗冲击性和功能梯度结构可提高比能量吸收（SEA）能力的启发，华中科技大学史玉升教授团队在一项研究中采用软材料（光敏树脂）和硬材料（Ti-6Al-4V）进行3D打印，制备了梯度仿生多面体超材料（GBPM），其SEA超过了前期报道中大多数软材料和硬质材料制造的超材料比能量吸收（SEA）。
相关论文发表在Chinese Journal of Mechanical Engineering: Additive Manufacturing Frontiers。本期谷.专栏将分享该论文的亮点、试验方法、结果与结论，以及这一技术的应用前景。
论文亮点

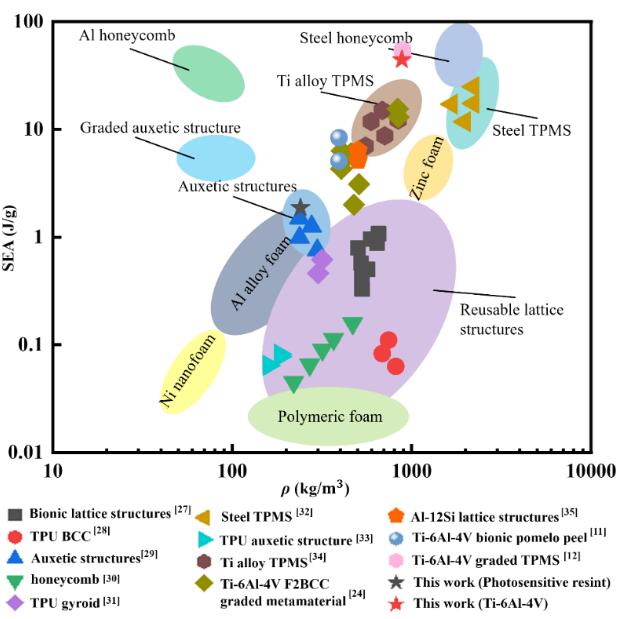

图1 SEA Ashby图与各种现有超材料的对比
- 提供了一种实现卓越能量吸收的仿生策略。
- 验证了材料对机械响应和比能量吸收的影响。
- 仿生梯度多面体的比能吸收超过了以前的大多数超材料。
试验方法
激光选区熔化Ti-6Al-4V粉末及数字光处理光敏树脂制造仿生多面体超材料，扫面电镜观察仿生多面体形貌，准静态压缩仿生多面体超材料，Abaqus动力学显式仿真准静态压缩过程。

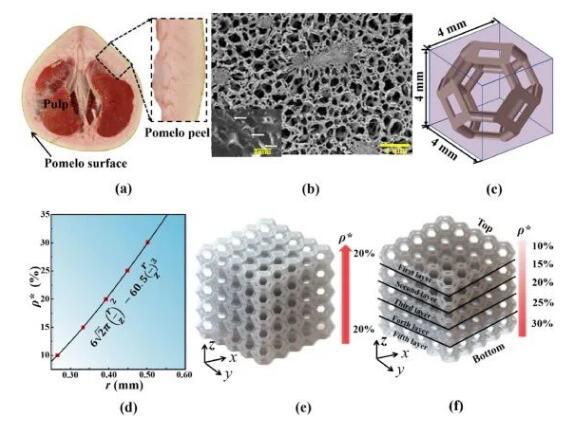

图2 仿生多面体超材料的形态演化：( a )自然界中的柚子表面和柚子皮；( b )柚子皮[ 8、15]的微观结构；( c )受柚子皮启发设计了BPM单胞；( d )相对密度-支柱直径关系；( E )设计了Ubpm模型；( f )设计了Gbpm模型。
结果
在压缩试验和数值模拟的指导下，SEA能力的提高与材料无关。在应力-应变曲线中，波动区出现在硬材料制造的仿生多面体超材料（BPMs）中，而在软材料制造的BPMs中不存在，导致软材料制造GBPM的SEA值的增长率比硬材料制造GBPM提高了5.9倍。软材料和硬材料制造的GBPM的SEA值分别为1.89 J/g和44.16 J/g，超过了先前研究中报道的大多数软材料和硬质材料制造的超材料的SEA。
结论
1. 分级设计降低了力学性能，将45°剪切断裂转化为逐层破坏。与硬材料制造的BPMs相比，软材料制造的BPM表现出延迟的致密化应变。
2. 提高SEA的梯度设计与所用材料无关。与UBPM相比，GBPM可以实现增强的SEA。在软材料制造的BPMs的断裂阶段没有出现波动区，与硬材料相比，软材料制造GBPM的SEA值的增长率提高了5.9倍。
前景与应用
仿生梯度设计可提高超材料的能量吸收效果，研究中所涉及的仿柚子皮梯度超材料的SEA超过了先前研究中报道的大多数软材料和硬质材料制造的超材料的SEA。以上发现可以指导具有高能量吸收以抵抗外部冲击的超材料的设计。

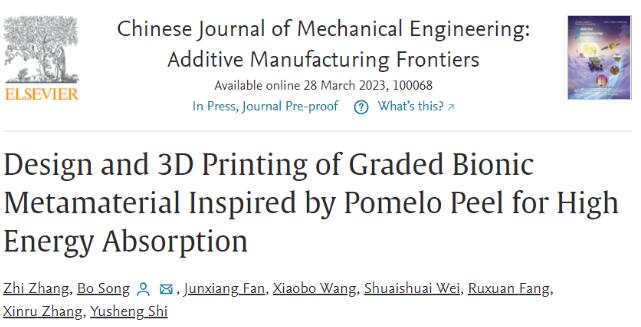

原论文：
Zhi Zhang, Bo Song, Junxiang Fan, Xiaobo Wang, Shuaishuai Wei, Ruxuan Fang, Xinru Zhang, Yusheng Shi. Design and 3D Printing of Graded Bionic Metamaterial Inspired by Pomelo Peel for High Energy Absorption. Chinese Journal of Mechanical Engineering: Additive Manufacturing Frontiers, 2023: 100068.
https://doi.org/10.1016/j.cjmeam.2023.100068.
