根据3D科学谷《革命性的突破，NASA 3D打印ODS合金 GRX-810可耐高达1000度的高温》一文，NASA 合金 GRX-810 是一种氧化物弥散强化 (ODS) 合金，可以承受超过 2,000 华氏度（1000多摄氏度）的温度，更具延展性。科研人员还在 1,093°C 下进行蠕变测试以比较这些合金的性能，与锻造 Haynes 230 相比，成品 GRX-810 达到 1% 应变所需的时间要长 500 多倍，与增材制造超级合金 718 相比要长 1000 多倍。
这些新合金可用于制造用于高温应用的航空部件，例如飞机和火箭发动机内部的部件，因为 ODS 合金可以在达到断裂点之前承受更恶劣的条件。
本期，结合论文《A 3D printable alloy designed for extreme environments》，3D科学谷将分享模型驱动的GRX-810这一更坚固的高温合金的性能测试表现。
更坚固

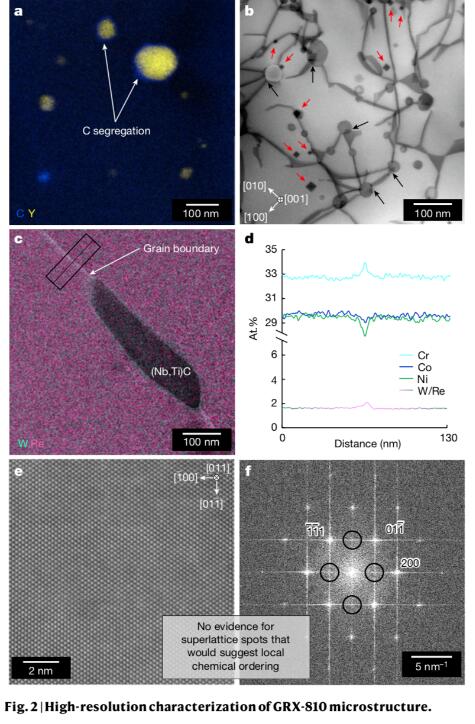

GRX-810 微结构的高分辨率表征
© Nature

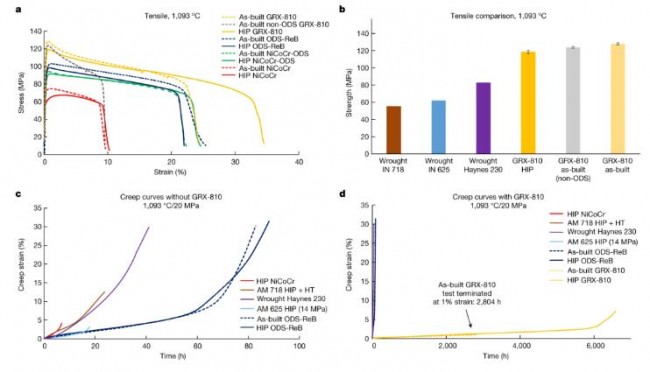

研究人员对五种不同的 MPEA多主元素合金合金（NiCoCr、NiCoCr-ODS、ODS-ReB、GRX-810 和非 ODS GRX-810）在 1,093°C 条件下在3D打印完成和3D打印后经过HIP 热等静压后处理条件下进行了拉伸和蠕变测试，以比较整体机械性能。还对 AM 718、AM 625 和锻造 Haynes 230 进行了测试，以与增材制造中广泛使用的传统锻造高温合金进行比较。图 3 显示了这些合金在 1,093°C 时的拉伸和 20MPa 蠕变性能。
图：NiCoCr 合金的机械测试
© Nature
通过高温拉伸试验 (1,093°C)，突出了所测试的五种合金的强度和伸长率差异。研究人员发现非 ODS NiCoCr 样品的强度和延展性低于 NiCoCr-ODS 样品。事实上，通过简单地加入 Y2O3 颗粒，NiCoCr 的强度增加了，延展性提高了两倍。这突出了这些氧化物在高温下提供的强化效果。
研究人员发现向 NiCoCr-ODS 中少量添加 Re 和 B 似乎略微提高了合金的强度。值得注意的是，与其他 ODS 合金相比，GRX-810 显示出更高的强度和延展性；事实上，与 NiCoCr（这项研究的起点）相比，GRX-810 提供了两倍的强度和三倍以上的延展性，使其成为一种更坚固的高温合金。
一个令人惊讶的结果是非 ODS GRX-810 的强度，尽管它的延展性有限（与非 ODS NiCoCr 合金相比），但它似乎与成品 GRX-810 的强度相当。这一发现表明强度的提高是由于基础成分，而氧化物是延展性提高的来源。
不同合金之间的强度和伸长率方面几乎没有差异，尽管与其他三种合金相比，GRX-810 确实提供了略高的抗拉强度。经过HIP热等静压后处理后的样件显示了一些强度变化，因为ODS合金能够在该处理步骤后保持更高的强度。这很可能归因于与非ODS合金NiCoCr 样品中更大的晶粒生长和更等轴的晶粒结构相比。
研究人员还发现AM-增材制造样品中存在的各向异性，这些样品不能通过后续的HIP热等静压步骤等常规方法再结晶。最后，数据显示了成品和HIP热等静压后的GRX-810 在不同温度下的拉伸性能。
研究人员还发现了两个值得注意的观察结果：首先，与经过HIP热等静压处理的GRX-810 相比，GRX-810 始终提供更高的强度；其次，GRX-810 提供了意想不到的低温拉伸性能（GRX-810 提供了 1.3GPa 的拉伸强度），表明纳米级氧化物在这些低温条件下不会对合金强度产生不利影响。
科研人员还在 1,093°C 下进行蠕变测试以比较这些合金的性能，与锻造 Haynes 230 相比，成品 GRX-810 达到 1% 应变所需的时间要长 500 多倍，与增材制造超级合金 718 相比要长 1000 多倍。另外，拉伸结果表明，与 HIP热等静压处理的GRX-810 相比，3D打印后未经过HIP处理的GRX-810 表现出更好的高温性能。与在高真空环境中测试的变形 Nb 基合金 C-103 相比，GRX-810 甚至在此状态下提供更好的蠕变强度 。
高温稳定

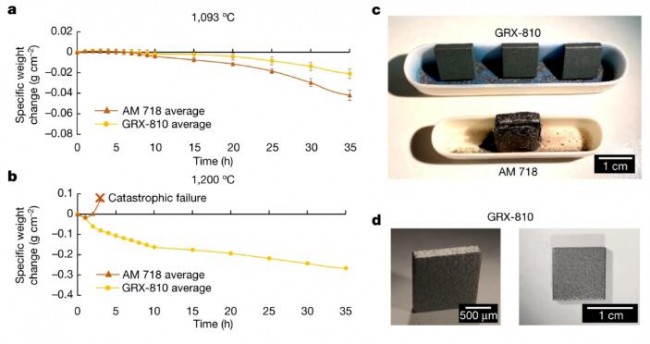

对GRX-810和Superalloy 718 进行的循环氧化测试的结果显示，在 1,093°C 高温下的暴露期间，显示的结果表明，GRX-810 在 1,093°C 时的氧化耐久性优于 AM增材制造高温合金 718，并且在 1,200°C 时明显更好。
图：1,093 和 1,200°C 下的循环氧化结果。
© Nature

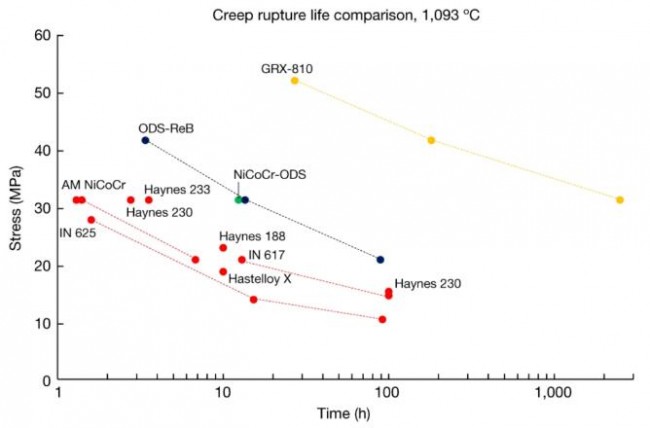

与目前最先进的增材制造高温合金（超级合金718、超级合金 625 和 Haynes 230）相比，GRX-810 在 1,093°C 下的蠕变寿命提高了几个数量级。
图 ：与当前增材制造高温合金相比，成品 GRX-810 的蠕变断裂寿命。
© Nature
此外，其他 ODS 合金中的晶界失效模式表明，在 GRX-810 中，稳定的 MC 碳化物和 W、Cr 和 Re 沿晶界的溶质偏析是对保护合金免受晶界失效机制影响的重要因素。先前的研究表明，碳化物在高温下的稳定性会影响蠕变过程中晶界裂纹的萌生。此外，据报道，晶界扩散率与蠕变过程中空洞形成的速率相关。因此，添加 W 和 Re（已知的慢扩散剂）应该会进一步抑制沿晶界形成蠕变空隙，而 Cr 偏析有望改善晶界腐蚀和氧化性能。在GRX-810合金中也观察到了应力诱导的氮化物形成，尽管这些内部氮化物的形成被认为对合金的性能有害，但 GRX-810 中的氮化物似乎不会像在 ODS-ReB 合金中观察到的那样导致晶界失效。
© 3D科学谷白皮书
总之，科研人员分享了一种新型 NiCoCr 基 ODS 合金 GRX-810 的设计、表征和性能，与当前的AM增材制造合金相比，GRX-810在极端环境中具有卓越的性能。在合金设计中使用计算模型产生了一种平衡性能和可加工性的成分，与目前使用的高温合金相比，GRX-810 在 1,093°C 下的蠕变性能提高了几个数量级，从而使 AM增材制造的GRX-810复杂部件能够用于极端环境中。此外，在 GRX-810 中观察到在3D打印条件和 3D打印后经过HIP热等静压条件下晶粒结构和平均晶粒直径几乎没有变化。这一发现表明，精细氧化物的分布足以抑制高温下的位错和晶界运动。
论文链接https://www.nature.com/articles/s41586-023-05893-0
l 谷专栏 l
欢迎高校及科研机构、企业科学家加入谷专栏，与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果，欢迎扫描下方图片二维码提交您的信息。
白皮书下载 l 加入3D科学谷QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源3D科学谷 l 链接到3D科学谷网站原文。
