SiC具有高强度、低密度、耐高温等诸多优异性能，是一种重要的结构陶瓷材料，被认为能在下一代航空发动机、航空反射镜镜坯、半导体零部件等诸多领域发挥巨大价值。然而，现有方法制备SiC陶瓷需要依赖模具，部分特别复杂SiC陶瓷甚至难以制备，这大大限制了其进一步应用。
陶瓷材料增材制造技术
近些年，增材制造技术的发展为复杂结构SiC陶瓷的制备提供了可能性。数字光处理 (DLP) 作为一种光固化增材制造工艺，具有很高的成形精度和成形质量，被广泛运用于生物支架、电子元器件、机械耐热结构件等精密陶瓷件的加工领域。虽然氧化物陶瓷的DLP制备比较成熟，但是SiC等非氧化陶瓷的DLP制造依然存在困难，主要难点在于：相比于各类氧化物陶瓷，非氧化物SiC陶瓷对紫外光具有更高的折射率和吸光度。因此，在DLP成形过程中紫外光被大量反射、散射和吸收，导致浆料固化深度低难以固化成形。
高温氧化能够使SiC粉体表面形成低折射率和低吸光度的SiO2壳层，有效降低DLP过程中紫外光能量的损失，大幅提高SiC浆料的固化深度，是SiC粉体的一种很好的改性方法。
论文链接：
https://www.sciopen.com/article/10.26599/JAC.2023.9220675….
华中科技大学史玉升教授团队的吴甲民副教授等人针对SiC浆料难以光固化的难题，提出了SiC粉体的高温氧化改性，氧化改性后的SiC粉体配制的陶瓷浆料具有良好的光固化效果，满足DLP 增材制造工艺制备的要求。本文详细研究了SiC粉体在1000 ~ 1500℃氧化1h的结果。研究发现，氧化保温时间不变，随着氧化温度的升高，SiC粉体的氧化程度先缓慢增大，随着氧化温度进一步提高SiC粉体的氧化程度会大幅增大。尽管SiC粉体氧化程度随氧化温度的升高而提高，但过高的氧化温度并不利于SiC粉体的改性效果。当氧化温度为1300℃时，SiC粉体具有最佳的改性效果。此时，SiC粉体紫外光吸收率由未氧化前的0.5065下降至0.4654，SiC浆料固化深度从未氧化前的22±4 μm提高到59±4 μm。基于上述研究，本文成功实现了SiC陶瓷的DLP的制备。
图文导读
图1

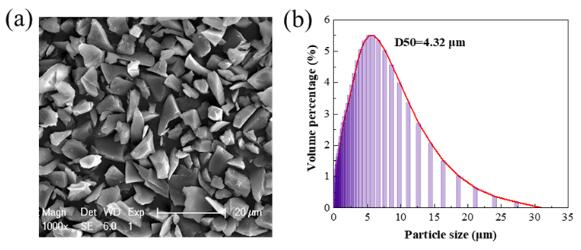

(a) SiC初始粉体微观形貌；(b) SiC初始粉体粒径分布图。
图2

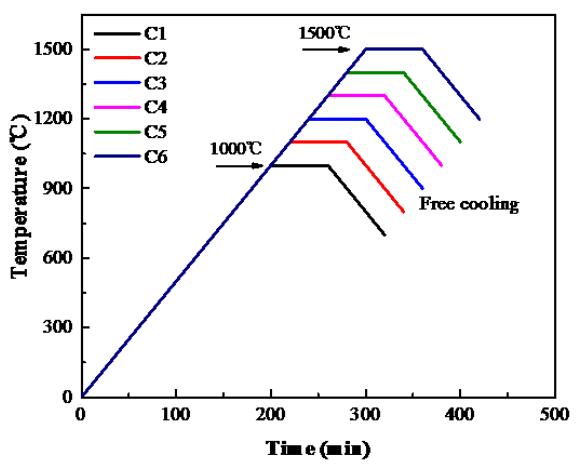

SiC粉体高温氧化改性工艺程序。
图3

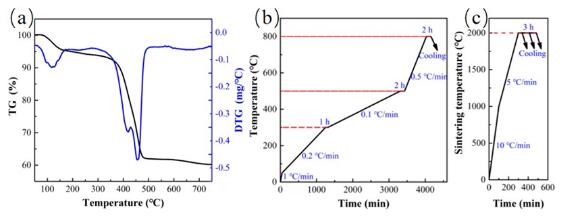

(a) SiC陶瓷素坯TG-DTG曲线；(b) 脱脂曲线；(c) 烧结曲线。
图4

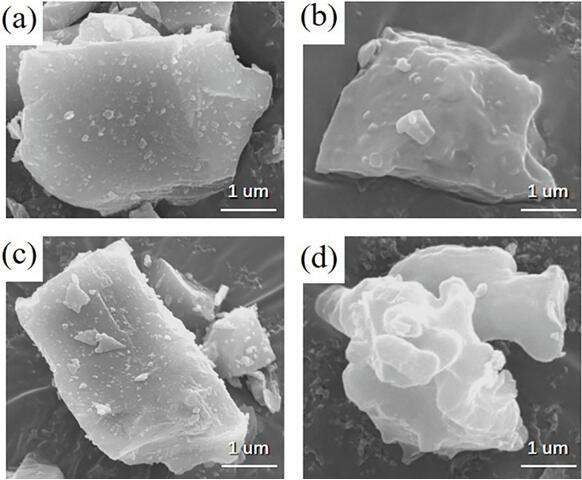

SiC粉体氧化前后的SEM图：(a) SiC粉体(C0); (b)-(d) 分别是1100 ℃ (C2), 1300 ℃ (C4)和1500 ℃ (C6) 氧化的粉体。
图5

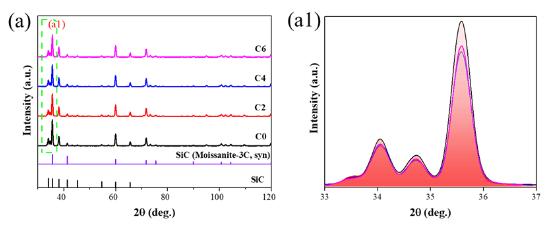

SiC粉体的XRD图。
图6

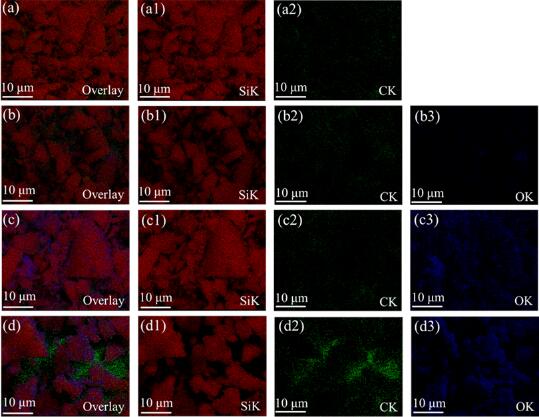

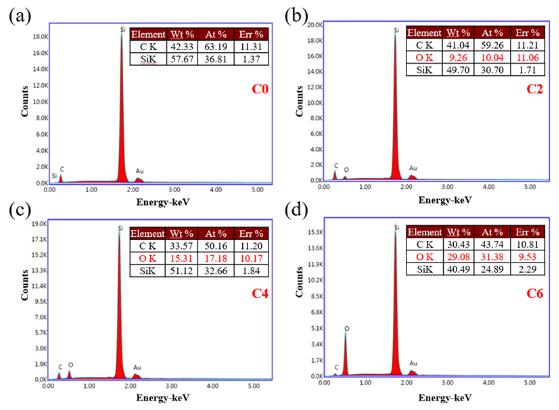

SiC粉体的EDS图：(a)-(d)分别是C0,C2,C4和C6组粉体。
图7
SiC粉体表面元素分析：(a)-(d) 分别是C0,C2,C4和C6组粉体表面元素占比分析。
图8

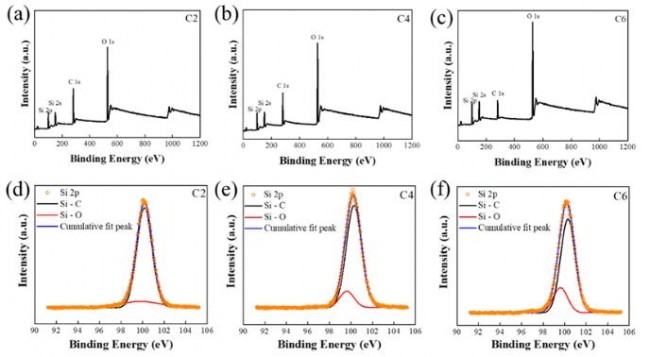

C2, C4和C6组XPS图：(a)-(c) 全谱图; (d)-(f) Si 2p的精细图谱。
图9

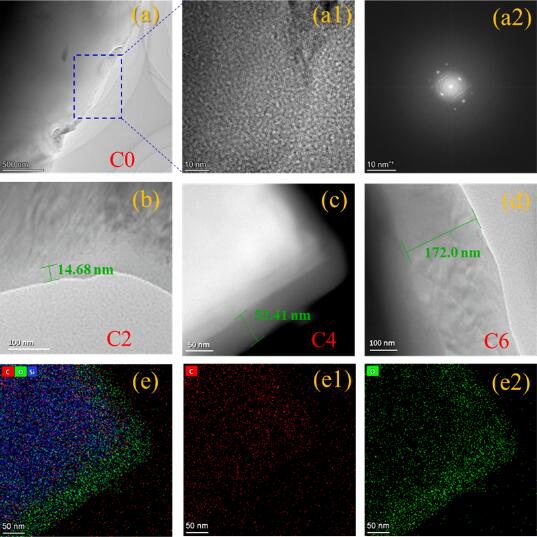

四组粉体的FTEM图：(a) C0组粉体表面微观形貌, (a1)-(a2) 表面晶格图; (b)-(d) C2, C4和C6组粉体的表面形貌; (e) C4组粉体氧化层的EDS图。
图10

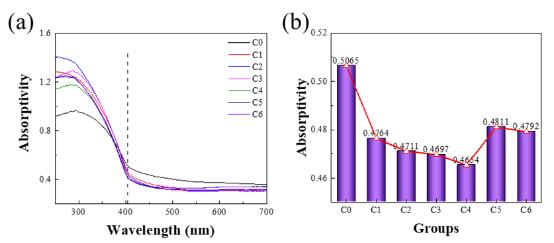

SiC粉体的紫外光吸收率图：(a) SiC粉体的紫外光吸收率随波长的变化; (b) SiC粉体在波长为405nm处的吸收率。
图11

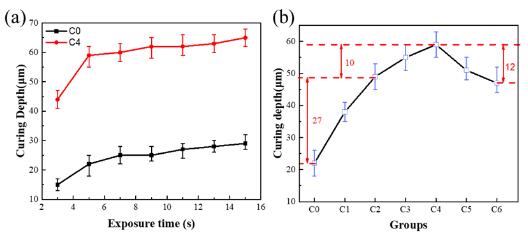

SiC浆料的固化特性：(a) 浆料固化深度随曝光时间的变化; (b) 不同氧化温度下的固化深度变化。
图12

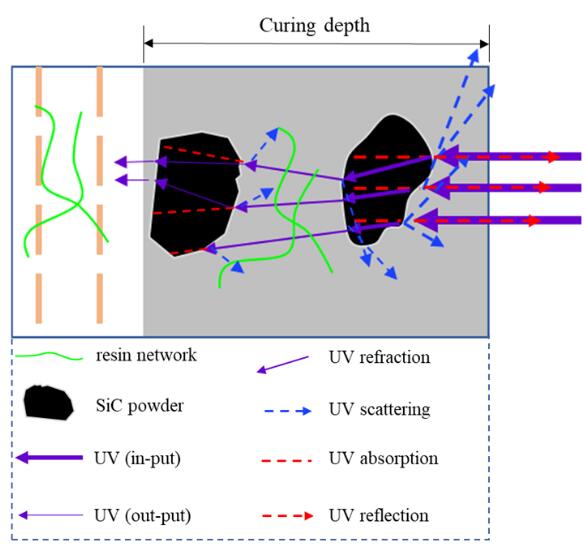

SiC陶瓷浆料光固化过程示意图。
图13

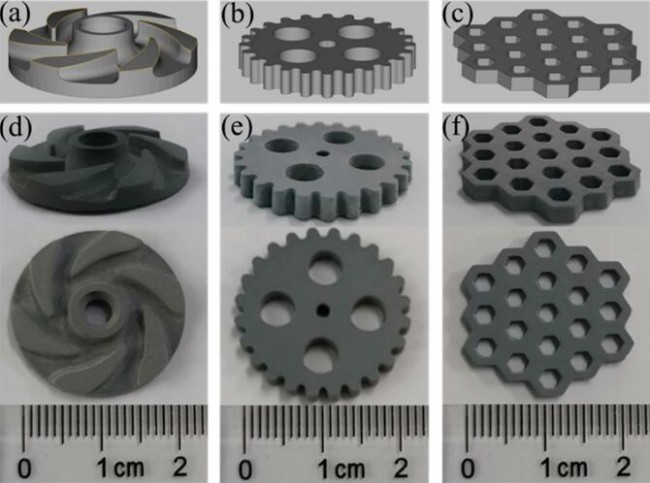

DLP制备的复杂结构SiC模型及实物图：(a)-(c) 复杂结构件的数据模型; (d)-(f) 复杂结构件的素坯。
图14

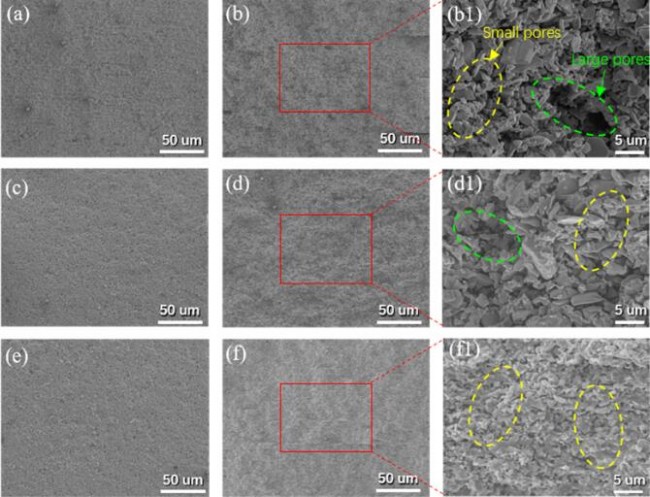

不同保温时间下SiC烧结件表面与横截面的微观形貌：(a,b)1h, (c,d)2h, (e,f)3h。
图15
不同保温时间下SiC烧结件的抗弯强度。
l 谷专栏 l
欢迎高校及科研机构、企业科学家加入谷专栏，与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果，欢迎扫描下方图片二维码提交您的信息。
白皮书下载 l 加入3D科学谷QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源3D科学谷
