工业机器人在制造生产中发挥着越来越重要的作用,与此同时,高精度三维视觉等技术的发展,也推动着工业机器人的多元化应用。本期,我们将介绍先临天远的高精度三维扫描技术,如何打造工业机器人的“智慧之眼”,实现以机器代替人工进行锻造模具修复的案例。
本期案例的用户,以锻造工艺进行产品加工,在生产过程中,模具较易磨损。之前,用户单位是找第三方专业公司进行模具修复,主要通过人工一层一层堆焊+机加工的方式进行修复。如此一来,效率较低,加上模具来回运输时间等,使得模具修复耗时较久而影响企业的生产效率。
考虑到降本增效,用户单位考虑用自己的堆焊机器人和加工中心进行模具修复,并找到了先临天远,一起将这个创新方案落地。

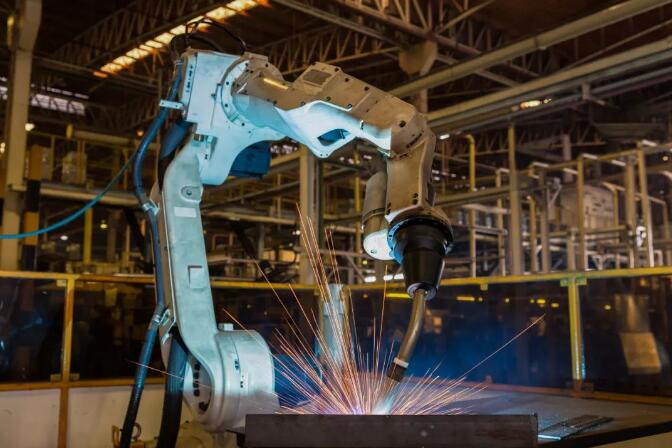

工业机器人具有高速和高效率的特点,由于机器人不受时间和疲劳的限制,它可以连续进行堆焊作业,可以大幅提高效率。
但是,使用工业机器人进行堆焊,其难点在于,如何让机器人“看清”模具,“掌握”作业位置以及具体作业数值。
高精度三维扫描技术则解决了这一问题,能够将物理世界的模具特征转化成机器人可识别可操作的数字化信息,为工业机器人打造一双“智慧之眼”,助力机器人顺利完成堆焊作业。
1 工作人员使用碳刨将模具疲劳层清理干净。

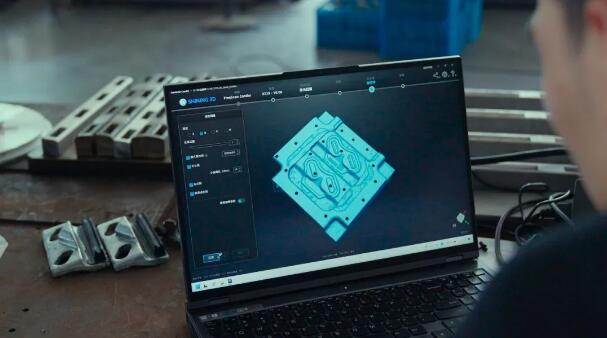

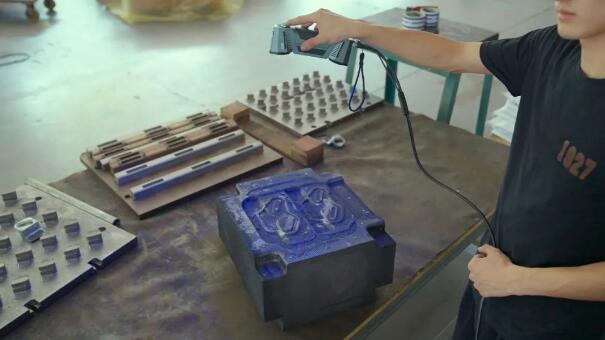

2 通过FreeScan Combo三维扫描需修复的模具,获取完整三维数据。一方面与原始的模具CAD设计数模进行对比测量所需堆焊作业的具体数值,另一方面,为模具的物理信息变成数字化信息提供数据基础。
三维扫描
3 将三维扫描数据和作业数值导入软件,进行工业机器人堆焊作业编程。

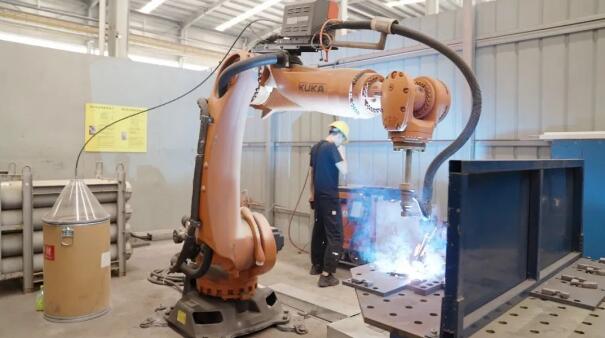

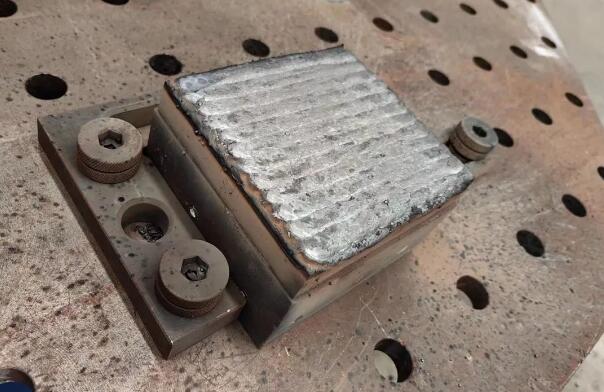

4 通过工业机器人进行堆焊,实现模具的初步修复。
5 通过加工中心进行模具型腔的加工,进行模具的完整修复。
作为工业机器人的“智慧之眼”,FreeScan Combo具有以下优势:
“看得准”:高精度,精度0.02mm,且重复性精度稳定,能够为后面的堆焊修复提供准确的数据支撑;
*FreeScan系列产品 ISO 17025 认证:基于JJF1951-2021和 VDI/VDE 2634 第 3 部分标准。基于可追踪球体直径测量数据对探测误差性能进行评估,在工作范围内基于可追踪长度标准件从多视角方向进行测量,来评估球体间距误差。可通过集成或内置摄影测量获取体积精度进一步优化的数据。
“看得快”:扫描速度最高可达225万点/秒,配合软件算法,扫描快速流畅;
同时,FreeScan Combo还具有便携易用以及材质适应性广泛等优势,能够轻松进行整个修复过程中的3D测量工作。
通过高精度三维扫描技术,用户单位实现了模具物理特征向数字化信息的转变,使得堆焊机器人得到良好应用,从原来的人工堆焊转化成工业机器人作业,从而提升效率,节降成本。
