3D打印技术在核能领域的应用具有显著的优势，包括能够快速生产复杂的部件，提高耐用性和精度，这些都是维持核电站安全和可靠性标准的重要因素。随着全球对更清洁、更可持续的能源解决方案的兴趣与日俱增，3D打印技术在核领域的应用也获得了长足的发展。西屋电气的增材制造技术提高了核反应堆运行的安全性，近日西屋电气宣布该公司通过使用增材制造燃料组件底部喷嘴，将底部喷嘴抗碎片能力从65%提高到96%。

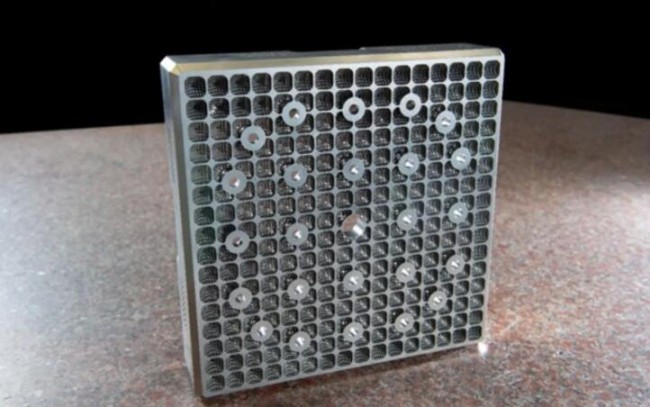

▲ 西屋电气3D打印将底部喷嘴抗碎片能力从65%提高到96%
© 3D科学谷
▲ 3D打印在核能发电领域的应用
© 3D科学谷白皮书
更安全
根据3D科学谷的市场观察，核能发电燃料组件的制造是一个复杂的过程，涉及到多个方面的技术挑战：
材料选择：核燃料组件的材料需要具有极高的耐腐蚀性和耐高温性能，以承受反应堆中的恶劣环境。选择合适的材料并确保其性能满足要求是一个挑战。
精密加工：燃料组件的制造需要精密的加工技术，以确保组件的尺寸和形状符合设计要求。底部喷嘴作为组件的一部分，其精度直接影响到整个燃料组件的性能和安全性。
质量控制：在制造过程中，必须进行严格的质量控制，以确保每个部件都符合核安全标准。这包括对喷嘴等关键部件的检测和验证。
由于3D打印技术可以成就复杂的产品形状并制造更加特殊的材料，研究和开发不同类型3D打印技术在核能领域的应用对下一代核能的发展变得越发重要。
西屋电气有限责任公司已使用增材制造技术制造底部喷嘴，以提高核燃料组件内的碎片捕获能力和燃料耐久性。据报道，这些喷嘴是核工业的首创，它们被集成到四个铅测试组件中，这些组件于 2024 年第一季度交付给阿拉巴马电力公司的 Joseph M Farley 核电站，该核电站由南方核电公司运营。
燃料棒包层上的碎片磨损作用（称为碎片微动）是压水反应堆 (PWR) 燃料组件泄漏的主要来源。增材制造技术通过增强的设计自由度显著改善了碎片过滤，从而减少了可进入反应堆的碎片直径。
西屋电气通过增材制造实现的这项针对压水反应堆重大技术创新减轻了燃料棒因碎片堆积而泄漏的风险，增强了客户运营的安全性和效率。
更可持续
如果说发动机是飞机的“心脏”，那么核反应堆堪称为核电站的“心脏”了。与航空工业发生的3D打印产业化进展类似，3D打印正在开发中永久性地改变核能技术的过程中，3D打印和先进的制造技术可能彻底改变核能工业，以小型堆推动能源系统的低碳转型。
3D科学谷
根据3D科学谷的市场了解，核能发电是用铀制成的核燃料在“反应堆”的设备内发生裂变而产生大量热能，再用处于高压力下的水把热能带出，在蒸汽发生器内产生蒸汽，蒸汽推动汽轮机带动发电机一起旋转而发电，并通过电网输送给消费者。核能发电是解决2050年全球达到二氧化碳排放为零的重要支柱，然而，在未来 30 年内，许多现有的核反应堆可能会退役，因为它们基于 70 年历史的轻水技术。
西屋电气正在获得一系列的技术突破。通过引入增材制造技术-3D打印技术，可以在不进行进一步组装或焊接过程的情况下打印西屋电气开发的隔离栅。西屋电气设计的间隔栅具有沿着细长燃料组件的竖直轴线的轴向尺寸，核燃料组件格栅包括多个管状燃料棒支撑单元，具有四个横截面通常为正方形的壁。在相邻的燃料棒支撑室或控制棒支撑室中，每个壁的内部支撑垂直弹簧。西屋电气还考虑了一种混合叶片，该混合叶片在燃料杆支撑单元之间的区域中，连接至燃料杆支撑单元的外部。
2015 年，西屋电气进行了首次增材制造核部件的材料辐照研究之一。2020 年，西屋公司在一个正在运行的商业反应堆中安装了其首个安全相关的 AM 组件——顶针封堵装置，这一成就突显了3D打印技术在核工业等严格监管环境中部署经过认证的组件的可行性。2024 年，西屋电气成功生产了第1000块用于VVER-440燃料组件的3D打印燃料流板，这标志着该公司在增材制造技术方面取得了又一重大进展。这些3D打印的燃料流板对VVER-440反应堆的运行至关重要，并且已经成功集成到组件中，显著提高了整体性能。
总之，通过西屋电气的案例可以看出由于3D打印技术可以成就复杂的产品形状并制造更加特殊的材料，研究和开发不同类型3D打印技术在核能领域的应用对下一代核能的发展变得越发重要。
知之既深，行之则远。基于全球范围内精湛的制造业专家智囊网络，3D科学谷为业界提供全球视角的增材与智能制造深度观察。有关增材制造领域的更多分析，请关注3D科学谷发布的白皮书系列。
