以下文章来源于极端制造 IJEM ，作者Editorial Office
根据3D科学谷的市场洞察，随着对节能减排和能效提升的需求，耐热铝合金因其轻质和高强度特性，在航空航天和汽车行业中的应用日益增加。耐热铝合金的发展趋势和制造挑战是相互关联的，解决这些挑战将推动耐热铝合金在高端制造领域的应用，并为实现更轻、更强、更经济的材料解决方案提供支持。增材制造技术的发展为耐热铝合金的制造提供了新的可能性，尤其是在复杂构件的快速制造方面。通过添加稀土元素、孕育剂或形成共晶凝固体系等方法，开发新型耐热铝合金材料。
本期借助极端制造的分享，本期3D科学谷与谷友共同领略关于耐热铝合金增材制造研究进展。
3D科学谷洞察
在增材制造过程中，稀土元素可以作为微合金化元素添加到铝合金中，以形成更细小、更均匀的晶粒结构，提高材料的热稳定性和力学性能。
孕育剂如钛（Ti）、锆（Zr）等元素可以促进铝合金中的异质形核，细化晶粒，减少柱状晶的形成，从而提高材料的塑性和韧性。在增材制造中，孕育剂可以减少打印过程中的热裂纹倾向，提高材料的加工性能和成品率。
在增材制造过程中，共晶凝固体系可以利用增材制造的快速凝固特性，形成非平衡的微观结构，从而获得优异的高温性能。”
01 文章导读
航空航天、汽车等高端制造领域关键零部件的轻量化、复杂化、整体化需求日益增长，铝合金增材制造技术已成为解决轻质复杂构件整体成形难题的有效途径。现有关键零部件的高温服役需求与应用场合逐渐增加，但常规铝合金在中高温区间（250-450°C）强化相快速粗化甚至溶解，屈服强度发生断崖式下降，无法满足耐热结构件的使役要求，转而采用成本更高、质量更重的钛合金替代。因此，亟需研发面向增材制造的耐热铝合金，实现“以铝代钛”，满足构件轻量化和经济性的双重需求。目前耐热铝合金增材制造已成为增材制造领域的研究热点之一，初步形成了适用于增材制造工艺特点的成分设计策略与合金体系，并围绕打印/调控工艺、耐热相形成与高温性能及其强化机制开展了广泛研究。
近期，武汉理工大学吴超群教授、文鉴宇硕士生、张金良教授（通讯作者），与华中科技大学宋波教授、史玉升教授在SCI期刊《极端制造》（International Journal of Extreme Manufacturing, IJEM）上共同发表了题为《耐热铝合金增材制造研究进展》的综述论文。该论文重点介绍了提升增材制造耐热铝合金打印性能的设计策略，并对比介绍了现有不同铝合金体系的可打印性、微观组织、高温力学性能和强化机理。最终从合金设计、工艺创新和性能评估三个方面对该领域进行了展望，为耐热铝合金增材制造的发展提供了新的见解。

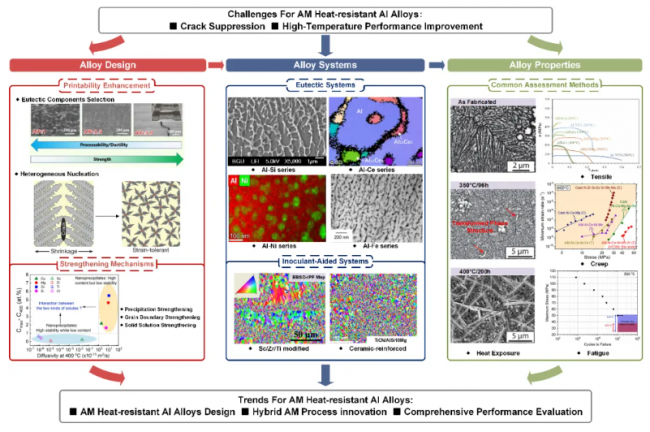

图1 增材制造耐热铝合金的挑战、现状与发展趋势。
02 研究背景
耐热铝合金增材制造面临严峻的技术挑战，且在目前应用广泛的激光增材制造技术中尤为明显。
一是增材制造成形难题。一方面，铝合金作为一种典型的激光难加工材料，具有高激光反射率、高导热系数和宽凝固温度范围，在打印过程中存在能量利用率低、热分布不均匀、固液共存凝固控制难等难题，极易形成裂纹。另一方面，高能束-铝合金原材料交互作用形成的微熔池冷却速率较高，构件具有较高的残余应力水平，打印或后期机械加工时极易开裂。综上，由于铝合金特性和增材制造工艺原理的双重约束，铝合金增材制造面临工艺稳定性难控制、裂纹缺陷难抑制的技术瓶颈。
二是高温性能提升难题。耐热铝合金的高温性能主要取决于耐热相的形成。增材制造激热快冷的工艺特点导致大量合金元素固溶于过饱和铝基体中，形成的非平衡非均匀组织与铸、锻态组织差异显著，物相组成复杂。因此，在满足打印性能的基础上，进一步利用增材制造的非平衡凝固特性，设计并调控耐热相的析出，研发出面向增材制造工艺特点的耐热铝合金，是解决高温性能提升难题的关键。
03 最新进展
面对需要同时满足打印性能与高温性能的双重挑战，增材制造高温铝合金的研发主要有两种思路：①构建共晶凝固体系，②孕育处理。添加孕育剂和共晶体系的铝合金均能够在较大工艺窗口下实现高致密度成形，随后通过合金元素的筛选，实现良好的耐热性能，已成为当前解决耐热铝合金增材制造难题的重要手段。
孕育处理体系：
孕育剂辅助铝合金通常通过预合金化或Sc、Zr、Ti等元素与合金粉末混合制备。在增材制造过程中，优先析出的L12结构Al3X相能够作为异质形核显著细化晶粒并钉扎于晶界。此外，添加TiB2、SiC或TiCN等陶瓷颗粒也能产生类似效果。目前应用最普遍的孕育剂是价格昂贵的Sc元素，它不仅确保合金的良好打印性能，还大幅提升了制备产物的耐热性与强度。当前研究已在通过Ti、Zr、Si等元素完全或部分替代Sc方面取得了一定进展。
共晶凝固体系：增材制造耐热铝合金的共晶体系主要包括Al-Ce、Al-Fe和Al-Ni合金。这些合金在增材制造过程中形成的大体积分数金属间化合物（如Al11Ce3、Al3Ni和Al6Fe）不仅赋予材料良好的打印性能，还具备优异的热稳定性。然而，二元共晶合金的强度较低。为此，研究者通过设计三元体系（如Al-Ce-Ni、Al-Ni-Cu）并引入Mn、Mg等常见铝合金元素进行改性，或进一步添加Sc、Zr等孕育剂细化晶粒，显著提升了其强度。共晶凝固体系利用了增材制造技术的优势，是具有前景的体系。

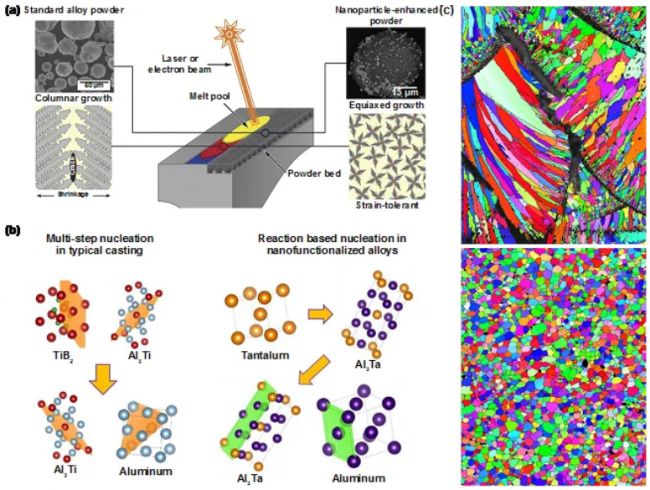

图2 孕育剂的晶粒细化效果。(a) 常规粉末与功能化粉末成形的差异。(b) 增材制造铝合金成形过程中的异质成核。(c) 常规合金的柱状晶粒对比孕育剂辅助合金的无裂纹等轴晶粒。

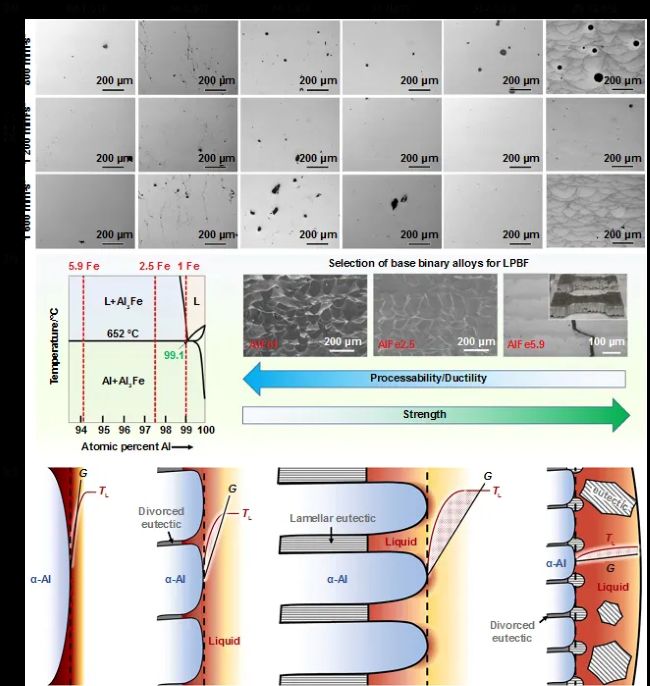

图3 增材制造共晶铝合金。(a) 二元Al-Si合金制备态下的裂纹。(b) 二元Al-Fe合金相图及其性能。(c) 二元Al-Ni合金在增材制造凝固过程中的组织演变。

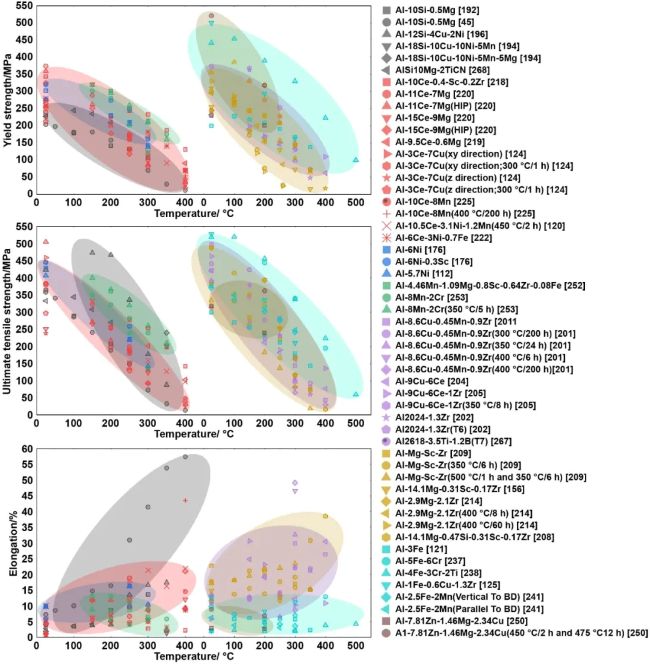

图4 增材制造耐热铝合金性能汇总。
04 未来展望
虽然增材制造耐热铝合金的开发已取得一定进展，但现有的材料改性方法主要基于经验，缺乏对性能的有效预测；此外，绝大部分增材制造耐热铝合金均采用PBF-LB（激光粉末床熔化增材制造）方式制备，存在局限性；而性能评估多集中于高温拉伸性能，较少关注高温蠕变、疲劳和耐腐蚀等关键应用性能。针对这些问题，本文做出了如下展望。
在合金设计方面，(1) 机器学习可通过缺陷检测和性能预测等方式促进耐热铝合金的开发；(2) 相场模拟能定量预测制备以及后续热处理过程中产物的微观组织变化，为合金开发和热处理设计提供指导；(3) 有限元分析可模拟熔池的温度场、应力场的动态变化，有助于揭示增材制造过程中的冶金行为。
在工艺创新方面，(1) 复合热源增材制造技术（如激光/电弧复合）能够结合多种工艺的优势，有望进一步改善制备产物的组织与性能；(2)通过引入磁场、超声波等辅助能量场，有望通过影响熔体动力学、应力分布和微观结构演变，进而提升合金的可打印性和性能。
在性能评估与后处理方面，(1) 应结合具体应用场景，全面评估耐热铝合金的高温性能；(2) 有必要开发适用于增材制造耐热铝合金的热处理体系，以优化目标相和微观结构。
来源
极端制造 l
极端制造 | 耐热铝合金增材制造研究进展
引用
Wu C Q, Wen J Y, Zhang J L, Song B and Shi Y S. Additive manufacturing of heat-resistant aluminum alloys: a review. Int. J. Extrem. Manuf. 2024. 6 062013.
l 谷专栏 l
欢迎高校及科研机构、企业科学家加入谷专栏，与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果，欢迎扫描下方图片二维码提交您的信息。
白皮书下载 l 加入3D科学谷QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源3D科学谷
